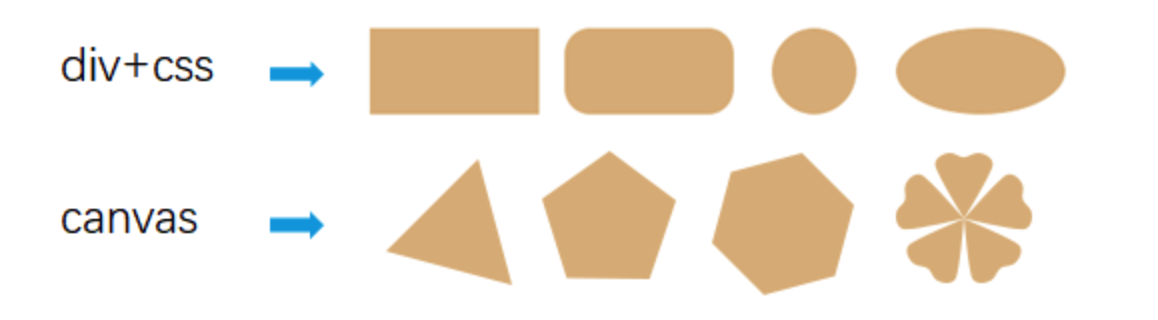

以前我们用 div+css 可以绘制矩形、圆角矩形、圆形、或者椭圆形，可是若想绘制三角形、五角形，或者异形，那就很难了

因此，这个时候我们就需要使用 canvas 绘图。我们可以使用 canvas 绘制复杂图形，做动画，处理图像，开发游戏，处理视频…

这时候，会 svg 的小伙伴可能会说，用 svg 也可以绘制上面的形状

svg 与 canvas 确实有着很多共通之处，很多项目可以用 SVG 开发，也可以用 canvas 开发

但svg与canvas的差异也挺大的：

svg，是矢量图形，缩放不失真；支持鼠标事件，选择方便；不适合图形数量较大的场景
canvas，是位图，缩放失真；鼠标事件只能通过 canvas 接收，其内部图形无法接收；适合图像数量较大的场景

注：当 canvas 图像数量和图像的计算量太大的时候，也会卡，这时候便可以选择 WebGL，因为 WebGL 有GPU 加速

概念

广义：h5 新增 canvas 2d 绘图功能
在 html 中: canvas 是 html 标签，可以理解为一张画布。我们需要用 js 在 canvas 里绘制图形

设置 canvas 的 width、height 属性：

javascript

<canvas id="canvas" width="700" height="800">

也可用 js 设置：

javascript

const canvas=document.getElementById('canvas');
canvas.width=300;
canvas.height=150;

注：不要使用 css 设置 canvas 尺寸，除非想要调整图像清晰度

上下文对象

如果说 canvas 是画布，那么 canvas 上下文对象就是画笔。获取上下文对象的方法：canvas.getContext(‘2d’)

javascript

//画布
const canvas=document.getElementById('canvas');
//画笔
const ctx=canvas.getContext('2d');

使用画笔在 canvas 上画画，要考虑三个方面：

颜色
形状
绘图方法

如，绘制一个红色的矩形：

javascript

<canvas id="canvas" width="700" height="800">
  不兼容
</canvas>
<script>
  //画布
  const canvas=document.getElementById('canvas');
  //画笔
  const ctx=canvas.getContext('2d');
  //填充色
  ctx.fillStyle='red';
  //绘制填充矩形
  ctx.fillRect(
    20,20,
    400,200
  )
</script>

效果如下：

注意事项

canvas 的尺寸不能过大，尺寸尽量控制在 4000 以内，canvas 尺寸的极限值因浏览器、平台不同而不同

canvas 在不同浏览器和平台上的极限值：

Chrome:
- Maximum height/width: 32,767 pixels
- Maximum area: 268,435,456 pixels (e.g., 16,384 x 16,384)
Firefox:
- Maximum height/width: 32,767 pixels
- Maximum area: 472,907,776 pixels (e.g., 22,528 x 20,992)

图形

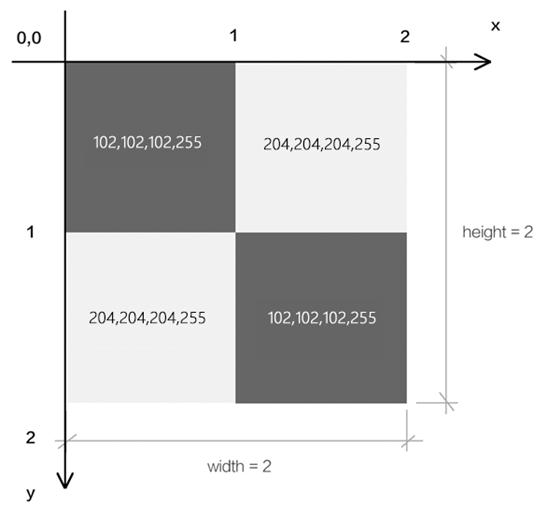

画布的坐标系和栅格

canvas 的坐标系是二维直角坐标系，由 x 轴和 y 轴组成
canvas 坐标系中横向的轴为 x 轴，越往右越大；竖向的轴为 y 轴，越往下越大
canvas 坐标系是以像素的宽高为基底的
栅格就是上图的4 个格子，每一个格子就是一个像素，像素具有 rgba 数据
canvas 画布的像素的数量等于画布的宽度乘以高度

矩形

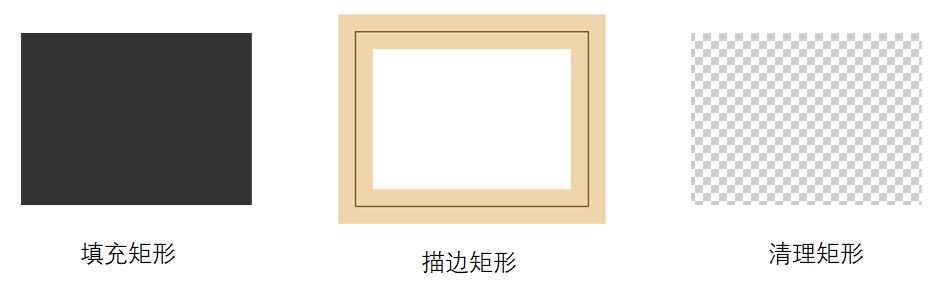

这里说的矩形是 canvas 绘图形式中的矩形，它有三种类型：

填充矩形方法：fillRect(x,y,w,h)
描边矩形方法：strokeRect(x,y,w,h)
清理矩形方法：clearRect(x,y,w,h)

javascript

const canvas=document.getElementById('canvas');
canvas.width=window.innerWidth;
canvas.height=window.innerHeight;

//画笔
const  ctx=canvas.getContext('2d');


/*填充矩形方法：fillRect(x,y,w,h)*/
ctx.fillRect(
  100,50,
  400,200
)

/*描边矩形方法：strokeRect(x,y,w,h)*/
ctx.strokeStyle='red';
ctx.lineWidth=10;
ctx.strokeRect(
  100,50,
  400,200
)

/*清理矩形方法：clearRect(x,y,w,h)*/
ctx.clearRect(
  100,50,
  400,200
)

路径

绘制路径的步骤

开始建立路径：beginPath()
向路径集合中添加子路径：

javascript

[
  moveTo(x,y); 形状; closePath() 可选,
  moveTo(x,y); 形状; closePath() 可选,
  moveTo(x,y); 形状; closePath() 可选,
]

显示路径：填充 fill() ，描边 stroke()

子路径的形状

直线：lineTo(x,y); lineTo(x,y); lineTo(x,y)

javascript

//画笔
const  ctx=canvas.getContext('2d');
//线宽
ctx.lineWidth=10;

//直线
ctx.beginPath();
ctx.moveTo(50,50);
ctx.lineTo(400,50);
ctx.lineTo(400,250);
ctx.closePath();
ctx.stroke();
ctx.fill();

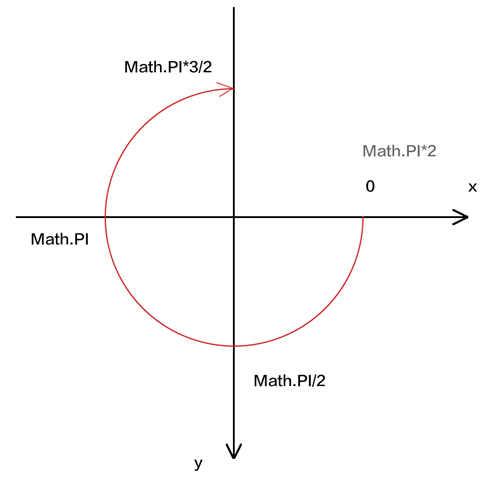

圆弧：arc(x,y,半径，开始弧度，结束弧度，方向)

javascript

ctx.beginPath();
ctx.arc(
    300,300,
    200,
    0,Math.PI*3/2,
);
ctx.moveTo(300+200,500);
ctx.arc(
    300,500,
    200,
    0,Math.PI*3/2,
);
ctx.stroke();

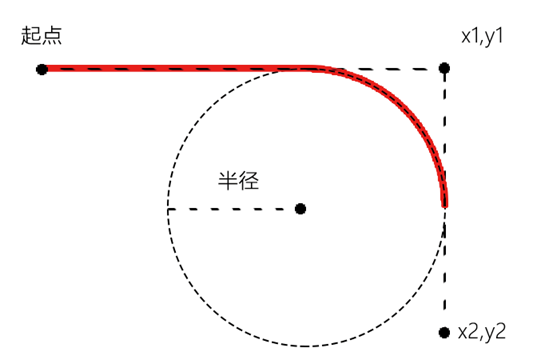

切线圆弧：arcTo(x1,y1,x2,y2,半径)

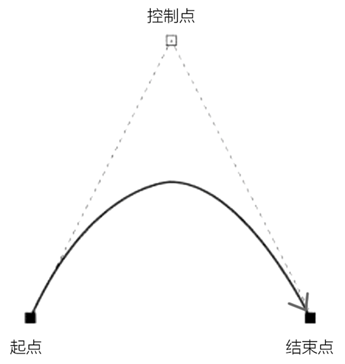

二次贝塞尔曲线：quadraticCurveTo(cpx1,cpy1,x,y)

javascript

ctx.beginPath();
//起点
ctx.moveTo(50,50);

// 控制点与起点
ctx.quadraticCurveTo(
  400,500,
  400,250,
)
ctx.stroke();

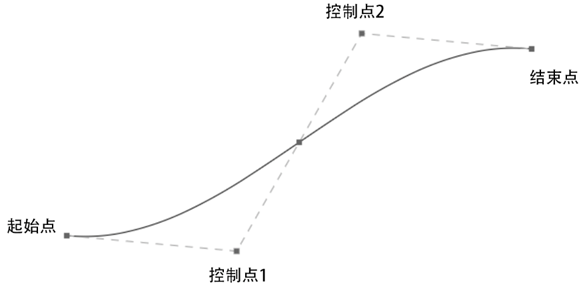

三次贝塞尔曲线：bezierCurveTo(cpx1,cpy1,cpx2,cpy2,x,y)

javascript

//起始点
ctx.moveTo(50,50);
ctx.bezierCurveTo(
    //控制点1
    400,50,
    //控制点2
    400,250,
    //结束点
    600,250
)
ctx.stroke();

矩形：rect(x,y,w,h)

javascript

ctx.beginPath();

ctx.rect(
  100,50,
  400,200
)

ctx.rect(
  100,350,
  400,200
)

ctx.stroke();

rect(x,y,w,h) 绘制路径时，会内置 moveTo() 功能

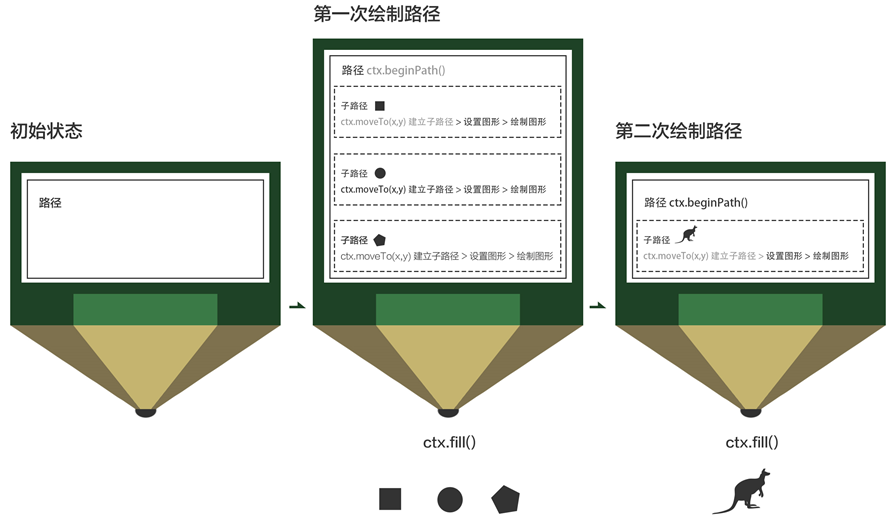

路径的绘图原理

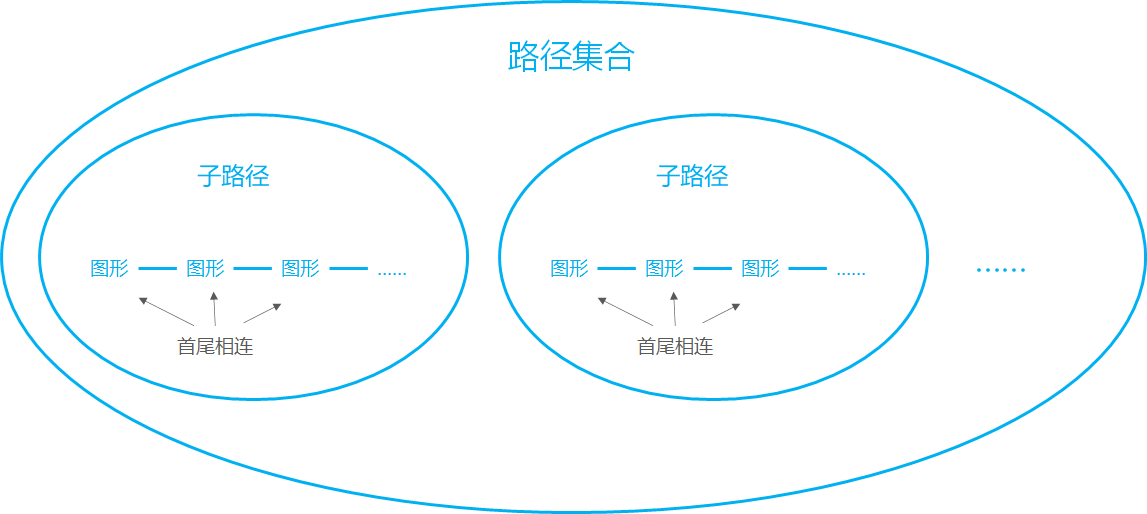

路径和子路径的概念

路径：路径是子路径的集合。一个上下文对象同时只有一个路径，想要绘制新的路径，就要把当前路径置空。beginPath() 方法当前路径置空，也就是将路径恢复到默认状态，让之后绘制的路径不受以前路径的影响。
子路径：子路径是一条只有一个起点的、连续不断开的线。moveTo(x,y) 是设置路径起点的方法，也是创建一条新的子路径的方法。路径里的第一条子路径可以无需设置起点，它的起点默认是子路径中的第一个点。

样式

图形的着色区域

图形的着色区域有两种：

描边区域： strokeStyle 代表了描边样式，描边区域的绘制方法有 stroke()、strokeRect() 、strokeText()
填充区域： fillStyle 代表了填充样式，填充区域的绘制方法有fill()、fillRect()、fillText()

图形的着色 3 种方式

图形的着色方式有 3 种：纯色、渐变、纹理

纯色

书写方式（与 css 一致）：

颜色名称，如 red
16位的颜色值，如 #000000
rgb(r,g,b)
rgba(r,g,b,a)

为图形着色

javascript

ctx.fillStyle= ‘red’
ctx.strokeStyle= ‘ rgb(r,g,b) ‘

渐变

建立渐变对象的方式：

线性渐变 gradient=ctx.createLinearGradient(x1, y1, x2, y2)
径向渐变 gradient=ctx.createRadialGradient(x1, y1, r1, x2, y2, r2)

定义渐变的颜色节点

gradient.addColorStop(position, color)

为图形着色

javascript

ctx.fillStyle= gradient
ctx.strokeStyle= gradient

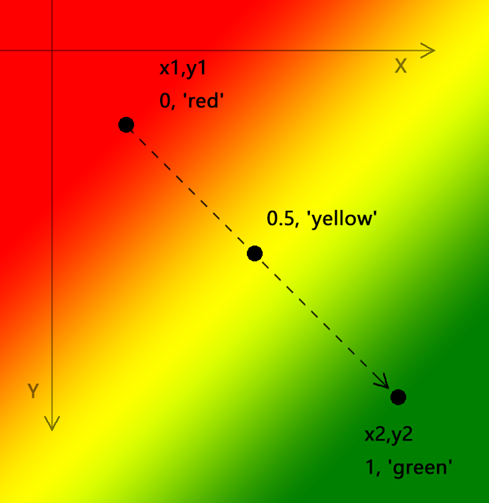

线性渐变详解

javascript

const linerGradient=ctx.createLinearGradient(x1,y1,x2,y2);
linerGradient.addColorStop(0,'red');
linerGradient.addColorStop(.5,'yellow');
linerGradient.addColorStop(1,'green');

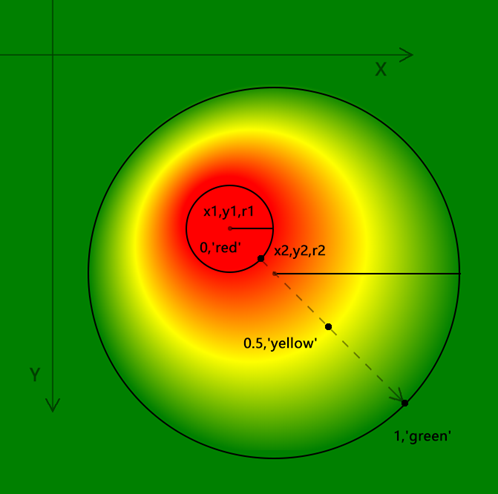

径向渐变详解

javascript

const radGradient=ctx.createRadialGradient(x1, y1, r1, x2, y2, r2);
radGradient.addColorStop(0,'red');
radGradient.addColorStop(.5,'yellow');
radGradient.addColorStop(1,'green');

纹理

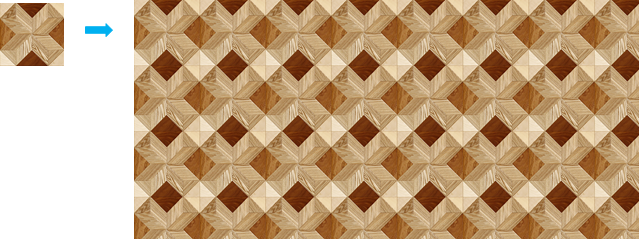

纹理可以将一张图片作为图形的底色，如下图所示：

建立纹理对象：

javascript

pattern=context.createPattern(image,"repeat|repeat-x|repeat-y|no-repeat");

为图形着色

javascript

ctx.fillStyle= pattern
ctx.strokeStyle= pattern

影响描边样式的因素

strokeStyle：描边的颜色
lineWidth：描边宽

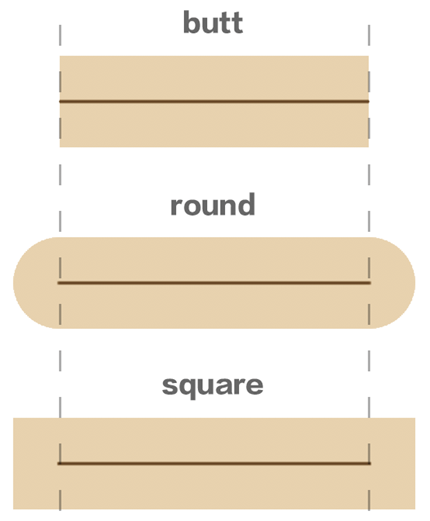

lineCap：描边端点样式

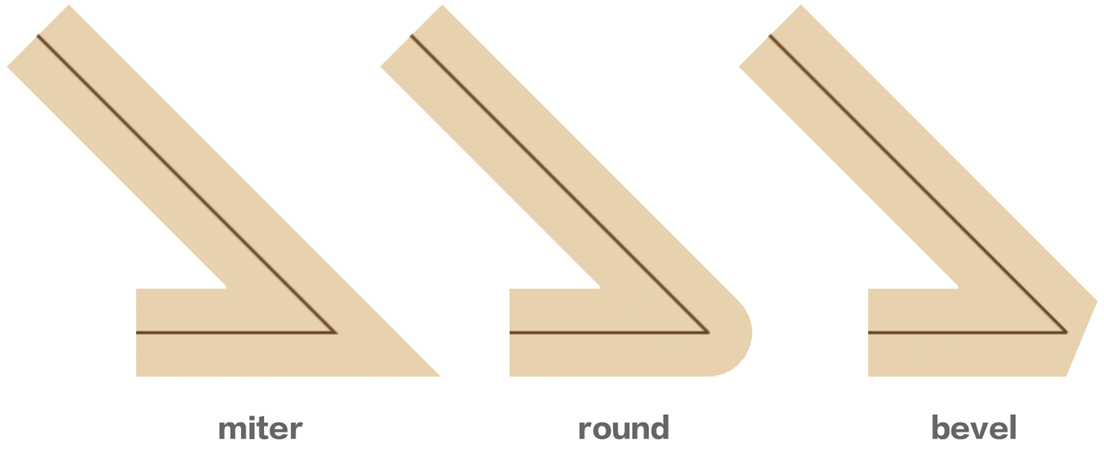

lineJoin：描边拐角类型

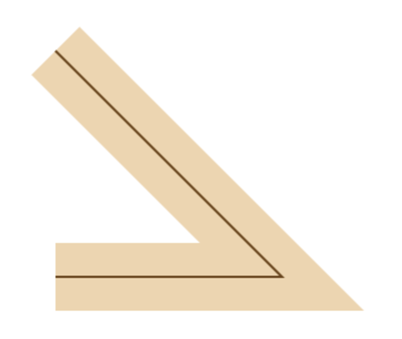

miterLimit：拐角最大厚度（只适用于lineJoin=‘miter’ 的情况）当lineJoin 为miter 时，若拐角过小，拐角的厚度就会过大。

ctx.miterLimit 可避免此问题：

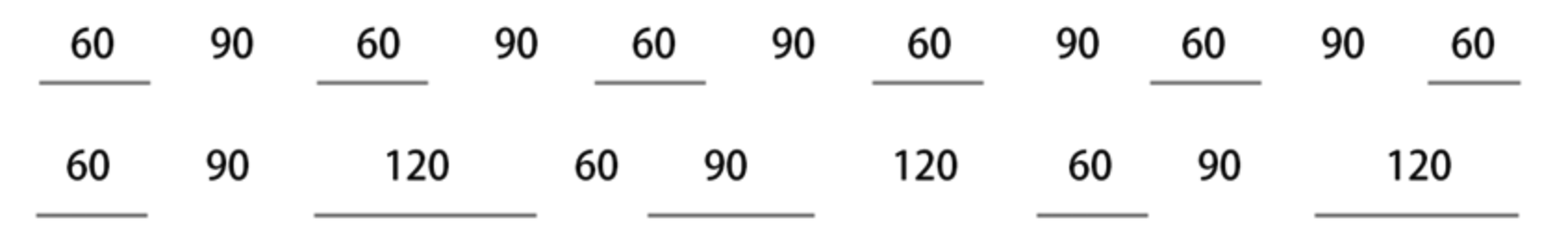

setLineDash(segments)：将描边设置为虚线，可以通过 getLineDash() 方法获取虚线样式。例如：

ctx.setLineDash([ 60, 90 ])
ctx.setLineDash([ 60, 90, 120 ])

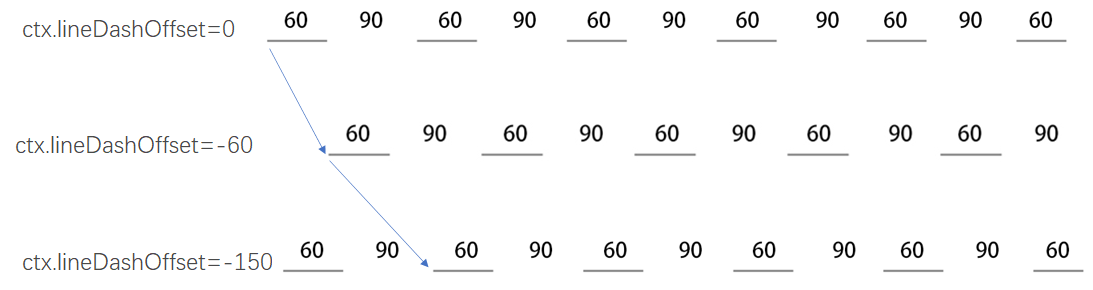

lineDashOffset：虚线偏移

投影

投影是上下文对象的一种属性，在绘制图形时，无论执行的是描边方法，还是填充方法，只要设置了投影相关的属性，都会在其所绘图形的后面添加投影

投影相关的属性：

偏移位置
shadowOffsetX = float
shadowOffsetY = float
模糊度： shadowBlur = float
颜色：shadowColor = color

其实，投影不仅可以做投影，当投影比较亮的时候，还可以做光晕

文本

文本的属性有 3 种：

字体：font
水平对齐： textAlign
垂直对齐：textBaseline

font 字体

canvas 里的 font 属性和 css 的 font 属性是一样的，它可以设置文本的粗细、字号、字体等

css 设置字体：p{font:bold 18px serif;}
canvas 设置字体：ctx.font=‘bold 18px serif

更多参数可参考 css MDN：https://developer.mozilla.org/zh-CN/docs/Web/CSS/font

textAlign 水平对齐

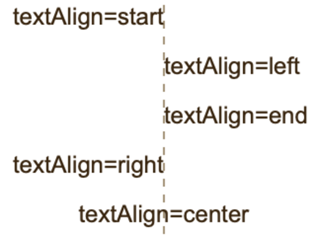

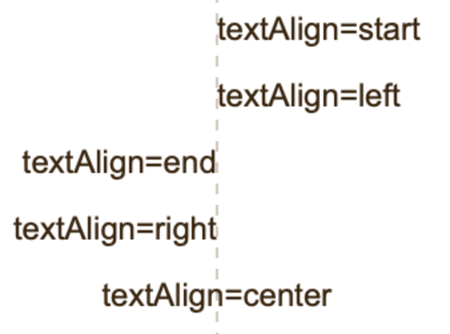

下方文字的 x 位置都是一样，都是垂直虚线的 x 位置，它们的 textAlign 属性各不相同。

javascript

ctx.textAlign='start';
ctx.fillText('start',300,100);

ctx.textAlign='left';
ctx.fillText('left',300,150);

ctx.textAlign='end';
ctx.fillText('end',300,200);

ctx.textAlign='right';
ctx.fillText('right',300,250);

ctx.textAlign='center';
ctx.fillText('center',300,300);

start：文本起始位对齐
left：文本左对齐
end：文本结束位置对齐
right：文本右对齐
center：文本居中对齐

注：start 和 left 的差异在文本的阅读方向dir

html 文本默认自左向右读：

javascript

<html dir='ltr'>

当 html 文本自右向左读时，start 和 left 便会发生改变：

javascript

<html dir='rtl'>

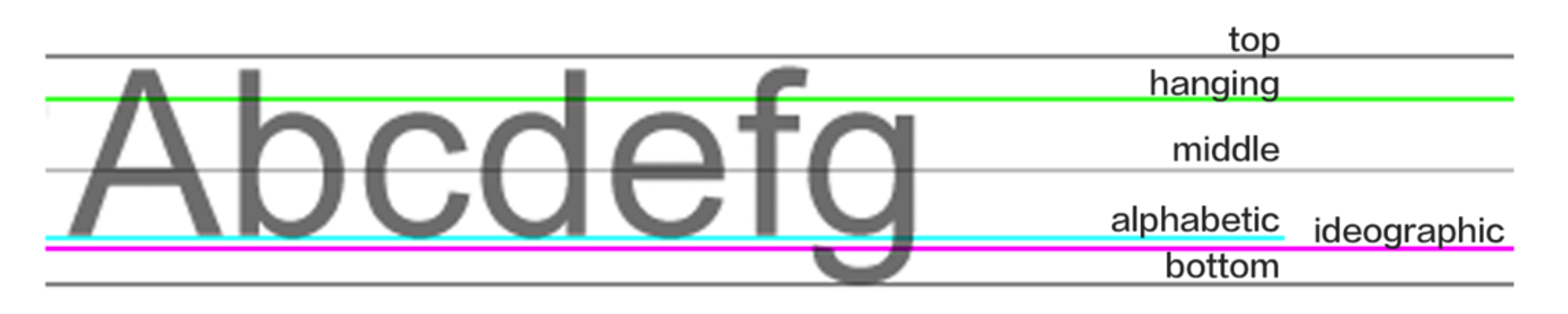

textBaseline 垂直对齐

alphabetic	默认。标准字母基线对齐
top	上对齐
hanging	悬挂基线对齐
middle	垂直居中
ideographic	表意基线对齐
bottom	下对齐

javascript

ctx.textBaseline='top';
ctx.fillText('top',100,200);

ctx.textBaseline='middle';
ctx.fillText('middle',200,200);

ctx.textBaseline='bottom';
ctx.fillText('bottom',300,200);

ctx.textBaseline='alphabetic';
ctx.fillText('alphabetic',400,200);

绘制文本的方法

文本的绘制方法有 2 种：

填充文字 fillText(text, x, y , maxWidth)
描边文字 strokeText(text, x, y , maxWidth)

除此之外，还有一个方法可以获取文本的宽度：measureText(text)

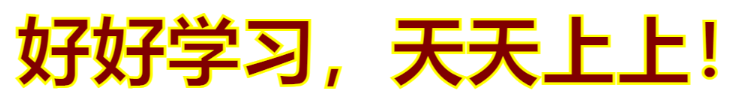

javascript

//文字内容
const text='好好学习,天天向上';
//字体
ctx.font='100px arial';
//描边宽度
ctx.lineWidth=3;
//描边色
ctx.strokeStyle='red';
//填充文字
ctx.fillText(text,100,300);
//描边文字
ctx.strokeText(text,100,300);

图像

图像源

这里说的图像源就是 canvas 在绘制图像时所用的源文件。常见的图像源有三种：

图像元素 img
视频元素 video
canvas 画布

在 canvas 中绘制图像

drawImage() 方法可以将一张图像绘制到 canvas 画布里。drawImage() 方法因参数数量不同，其具体功能也不同：

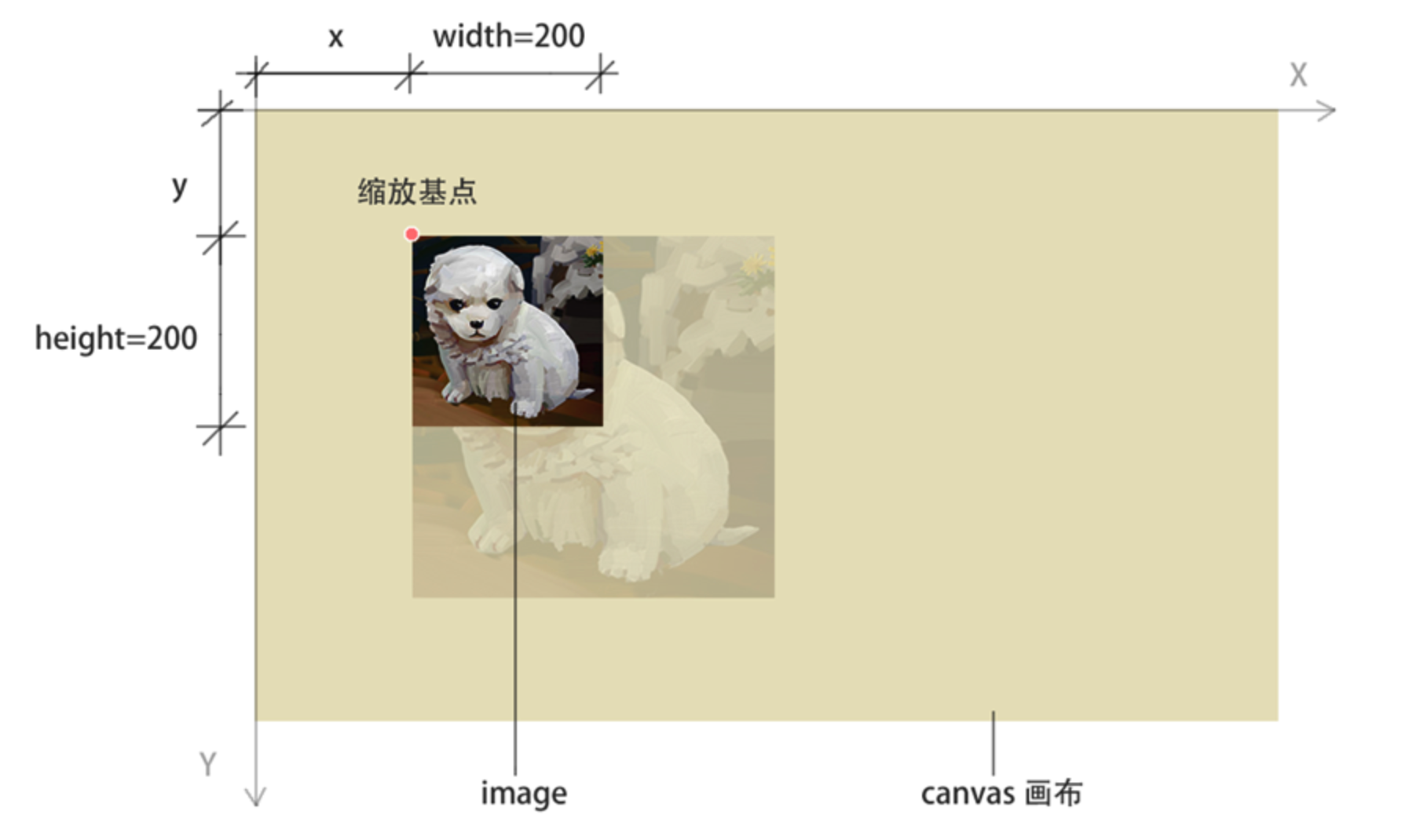

绘图 + 位移：drawImage(image, x, y)

javascript

const ctx=canvas.getContext('2d');

const img=new Image();
img.src='./images/dog.jpg';
img.onload=function(){
  /*图像尺寸*/
  const {width,height}=img;

  /*绘图+移动 drawImage(image, x, y) */
  ctx.drawImage(
    img,
    50,100
  );

};

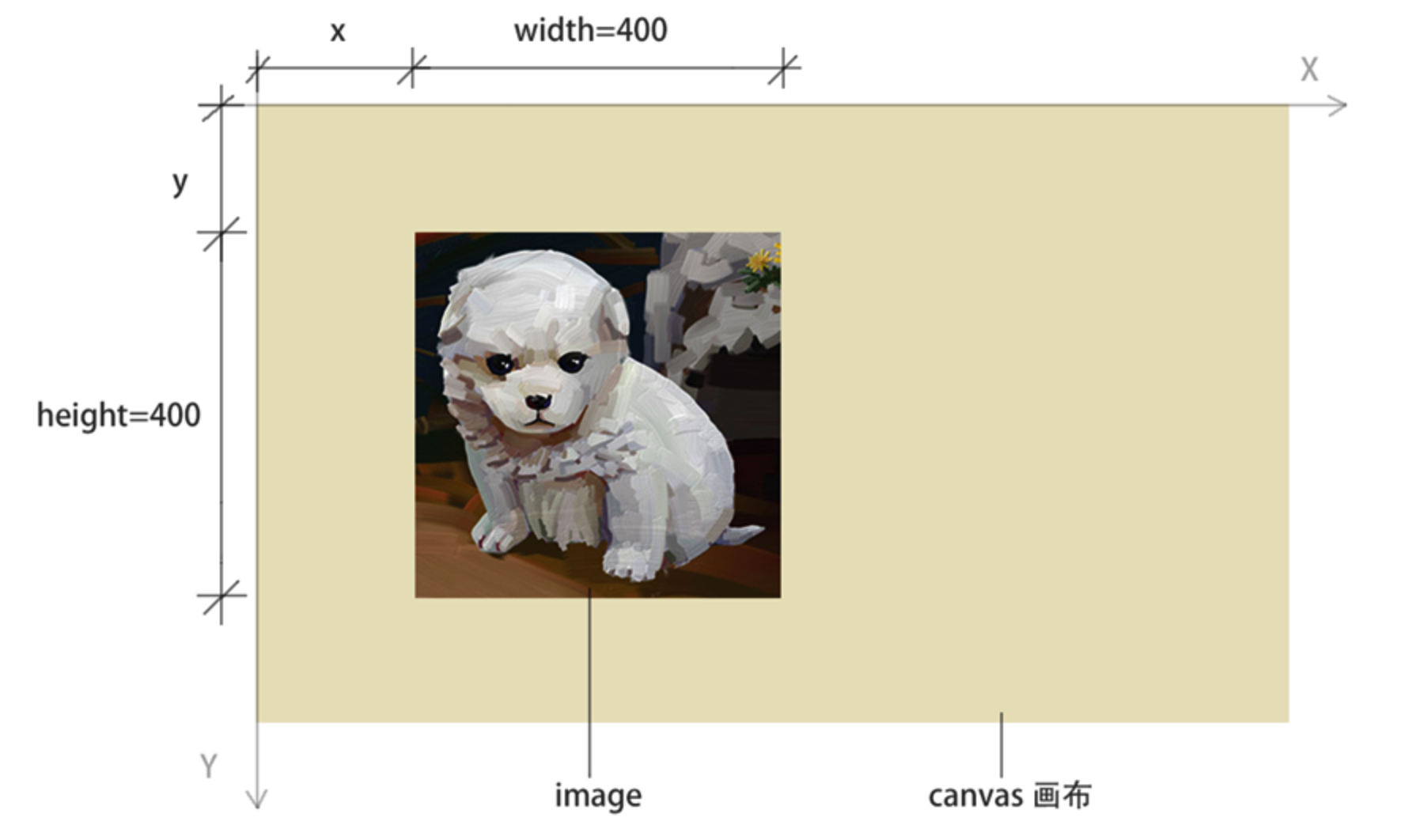

绘图 + 位移 + 缩放：drawImage(image, x, y,width,height)

javascript

const ctx=canvas.getContext('2d');

const img=new Image();
img.src='./images/dog.jpg';
img.onload=function(){
  /*图像尺寸*/
  const {width,height}=img;

  /*绘图+移动+缩放 drawImage(image, x, y,width,height) */
  ctx.drawImage(
    img,
    0,0,
    width*2,height*2
  )

};

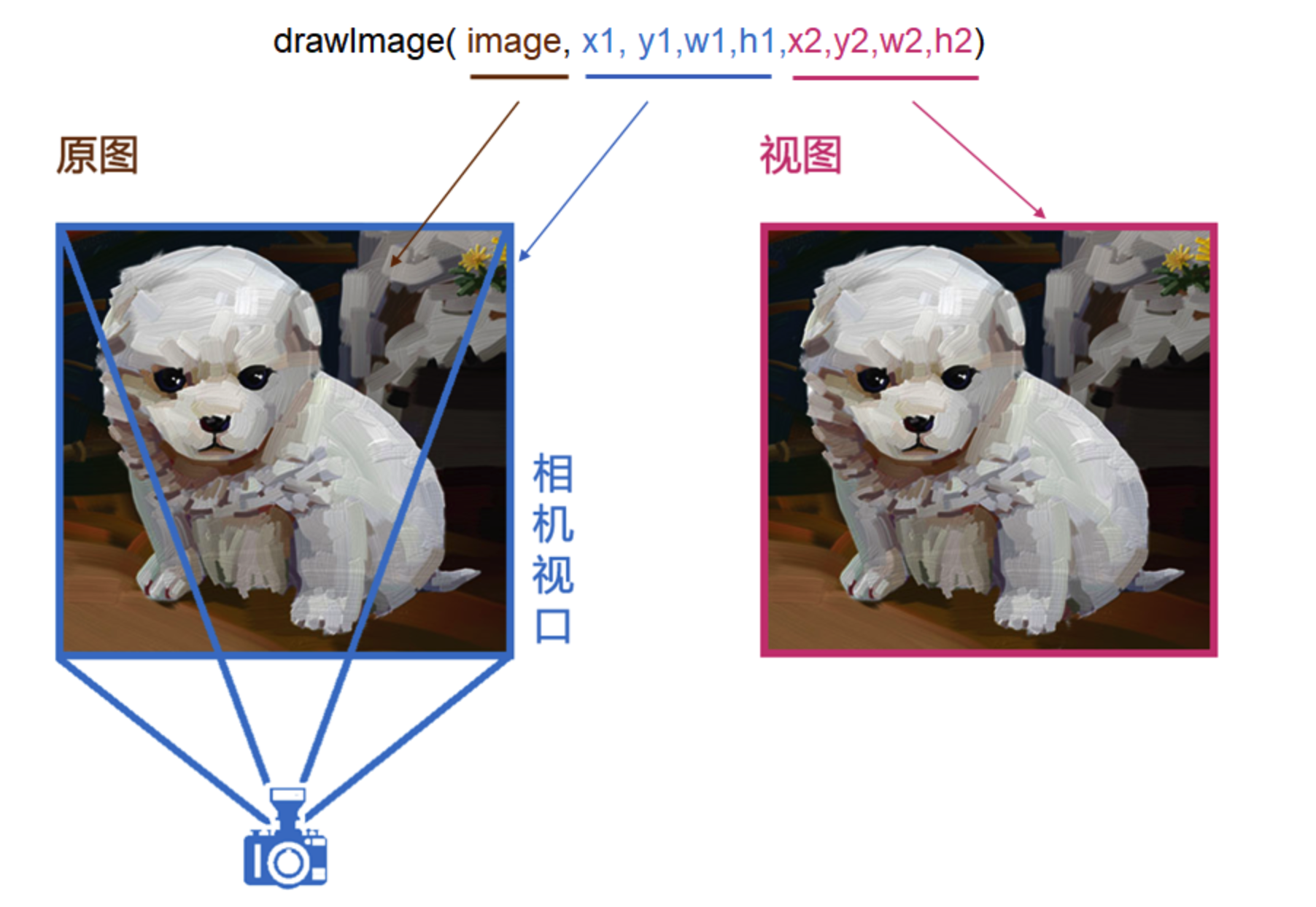

绘图 + 裁切 + 位移 + 缩放：drawImage(image, x1, y1,w1,h1,x2,y2,w2,h2)

此时的 drawImage() 方法已经具备了相机视口的功能

javascript

const ctx=canvas.getContext('2d');

const img=new Image();
img.src='./images/dog.jpg';
img.onload=function(){
  /*图像尺寸*/
  const {width,height}=img;

  /*绘图+裁剪+移动+缩放 drawImage(image, x1, y1,w1,h1,x2,y2,w2,h2) */
  ctx.drawImage(
    img,
    //裁剪
    width/2,height/2,
    width/2,height/2,
    //位移+缩放
    100,100,
    width,height
  )

};
