组件由模板、组件描述对象和数据构成，数据变化会驱动组件更新。渲染阶段创建的副作用渲染函数（effect）会在数据变化时再次执行，从而触发组件更新。本文分析从副作用渲染函数到最终 DOM 更新的完整链路。

副作用渲染函数触发更新

setupRenderEffect 创建的副作用渲染函数，在组件挂载后（instance.isMounted 为 true）再次执行时进入更新分支：

const setupRenderEffect = (instance, initialVNode, container, anchor, parentSuspense, isSVG, optimized) => {
  // 创建响应式的副作用渲染函数
  instance.update = effect(function componentEffect() {
    if (!instance.isMounted) {
      // 渲染组件
    }
    else {
      // 更新组件
      let { next, vnode } = instance
      // next 表示新的组件 vnode
      if (next) {
        // 更新组件 vnode 节点信息
        updateComponentPreRender(instance, next, optimized)
      }
      else {
        next = vnode
      }
      // 渲染新的子树 vnode
      const nextTree = renderComponentRoot(instance)
      // 缓存旧的子树 vnode
      const prevTree = instance.subTree
      // 更新子树 vnode
      instance.subTree = nextTree
      // 组件更新核心逻辑，根据新旧子树 vnode 做 patch
      patch(prevTree, nextTree,
        // 如果在 teleport 组件中父节点可能已经改变，所以容器直接找旧树 DOM 元素的父节点
        hostParentNode(prevTree.el),
        // 参考节点在 fragment 的情况可能改变，所以直接找旧树 DOM 元素的下一个节点
        getNextHostNode(prevTree),
        instance,
        parentSuspense,
        isSVG)
      // 缓存更新后的 DOM 节点
      next.el = nextTree.el
    }
  }, prodEffectOptions)
}

更新分支主要做三件事：

更新组件 vnode 节点：通过判断 instance.next 是否存在决定用新 vnode 还是当前 vnode（原因见后文"组件更新策略"）。
渲染新的子树 vnode：数据变化使模板重新求值，子树 vnode 随之改变。
执行核心 patch 逻辑：对比新旧子树 vnode，找出差异并以合适方式更新 DOM。

核心逻辑：patch 流程

const patch = (n1, n2, container, anchor = null, parentComponent = null, parentSuspense = null, isSVG = false, optimized = false) => {
  // 如果存在新旧节点, 且新旧节点类型不同，则销毁旧节点
  if (n1 && !isSameVNodeType(n1, n2)) {
    anchor = getNextHostNode(n1)
    unmount(n1, parentComponent, parentSuspense, true)
    // n1 设置为 null 保证后续都走 mount 逻辑
    n1 = null
  }
  const { type, shapeFlag } = n2
  switch (type) {
    case Text:
      // 处理文本节点
      break
    case Comment:
      // 处理注释节点
      break
    case Static:
      // 处理静态节点
      break
    case Fragment:
      // 处理 Fragment 元素
      break
    default:
      if (shapeFlag & 1 /* ELEMENT */) {
        // 处理普通 DOM 元素
        processElement(n1, n2, container, anchor, parentComponent, parentSuspense, isSVG, optimized)
      }
      else if (shapeFlag & 6 /* COMPONENT */) {
        // 处理组件
        processComponent(n1, n2, container, anchor, parentComponent, parentSuspense, isSVG, optimized)
      }
      else if (shapeFlag & 64 /* TELEPORT */) {
        // 处理 TELEPORT
      }
      else if (shapeFlag & 128 /* SUSPENSE */) {
        // 处理 SUSPENSE
      }
  }
}
function isSameVNodeType (n1, n2) {
  // n1 和 n2 节点的 type 和 key 都相同，才是相同节点
  return n1.type === n2.type && n1.key === n2.key
}

patch 首先判断新旧节点是否为相同 vnode 类型：若不同（如 div 更新为 ul），直接删除旧节点再挂载新节点；若相同，则进入 diff 更新流程，按 vnode 类型分派。本文重点分析普通元素与组件两类。

1. 处理组件

以父组件 App 引入 Hello 组件为例：

html

<template>
  <div class="app">
    <p>This is an app.</p>
    <hello :msg="msg"></hello>
    <button @click="toggle">Toggle msg</button>
  </div>
</template>
<script>
  export default {
    data() {
      return {
        msg: 'Vue'
      }
    },
    methods: {
      toggle() {
        this.msg = this.msg === 'Vue' ? 'World' : 'Vue'
      }
    }
  }
</script>

Hello 组件的根节点是 <div>：

html

<template>
  <div class="hello">
    <p>Hello, {{msg}}</p>
  </div>
</template>
<script>
  export default {
    props: {
      msg: String
    }
  }
</script>

点击按钮修改 msg 会触发 App 重新渲染。由于 App 根节点是普通元素，子树 vnode 先进入 processElement；组件更新最终要落到真实 DOM 的更新，而普通元素的处理才是真正执行 DOM 更新的地方，因此先跳过组件分支，待分析完普通元素后再回看。

更新过程是树的深度优先遍历：更新完当前节点后递归更新子节点，遍历到 hello 组件 vnode 时进入 processComponent：

const processComponent = (n1, n2, container, anchor, parentComponent, parentSuspense, isSVG, optimized) => {
  if (n1 == null) {
    // 挂载组件
  }
  else {
    // 更新子组件
    updateComponent(n1, n2, parentComponent, optimized)
  }
}
const updateComponent = (n1, n2, parentComponent, optimized) => {
  const instance = (n2.component = n1.component)
  // 根据新旧子组件 vnode 判断是否需要更新子组件
  if (shouldUpdateComponent(n1, n2, parentComponent, optimized)) {
    // 新的子组件 vnode 赋值给 instance.next
    instance.next = n2
    // 子组件也可能因为数据变化被添加到更新队列里了，移除它们防止对一个子组件重复更新
    invalidateJob(instance.update)
    // 执行子组件的副作用渲染函数
    instance.update()
  }
  else {
    // 不需要更新，只复制属性
    n2.component = n1.component
    n2.el = n1.el
  }
}

processComponent 通过 updateComponent 更新子组件。该函数先调用 shouldUpdateComponent，依据新旧子组件 vnode 的 props、children、dirs、transition 等属性判断是否需要更新。

要点：Vue 的更新粒度是组件级别的——组件自身数据变化只触发当前组件更新；但在父组件更新过程中，仍会对子组件做检查，通过 invalidateJob 避免子组件因自身数据变化被重复加入更新队列，再主动执行 instance.update() 触发子组件更新。

回到副作用渲染函数，更新 DOM 前需先更新组件 vnode 节点信息：

// 更新组件
let { next, vnode } = instance
// next 表示新的组件 vnode
if (next) {
  // 更新组件 vnode 节点信息
  updateComponentPreRender(instance, next, optimized)
}
else {
  next = vnode
}
const updateComponentPreRender = (instance, nextVNode, optimized) => {
  // 新组件 vnode 的 component 属性指向组件实例
  nextVNode.component = instance
  // 旧组件 vnode 的 props 属性
  const prevProps = instance.vnode.props
  // 组件实例的 vnode 属性指向新的组件 vnode
  instance.vnode = nextVNode
  // 清空 next 属性，为了下一次重新渲染准备
  instance.next = null
  // 更新 props
  updateProps(instance, nextVNode.props, prevProps, optimized)
  // 更新插槽
  updateSlots(instance, nextVNode.children)
}

更新 DOM 前要先同步组件 vnode（指向新 vnode、更新 props 与插槽），因为后续的 renderComponentRoot 依赖更新后的 props 与 slots 重新生成子树 vnode。

组件重新渲染存在两种场景：

自身数据变化：next 为 null，使用当前 vnode。
父组件更新时遇到子组件节点：经 shouldUpdateComponent 判断需更新，则主动执行子组件 instance.update()，此时 next 为新的子组件 vnode。

新子组件 vnode 在父组件 renderComponentRoot 生成子树 vnode 时创建（子树是树形结构，遍历子节点即可访问到对应组件 vnode）。例如 App 重新渲染时，会一并生成 hello 对应的新组件 vnode。

2. 处理普通元素

去掉 Hello 组件，仅保留普通元素的示例：

html

<template>
  <div class="app">
    <p>This is {{msg}}.</p>
    <button @click="toggle">Toggle msg</button>
  </div>
</template>
<script>
  export default {
    data() {
      return {
        msg: 'Vue'
      }
    },
    methods: {
      toggle() {
        this.msg = this.msg === 'Vue' ? 'World' : 'Vue'
      }
    }
  }
</script>

点击按钮修改 msg 触发 App 重新渲染，子树 vnode 为普通元素，进入 processElement：

const processElement = (n1, n2, container, anchor, parentComponent, parentSuspense, isSVG, optimized) => {
  isSVG = isSVG || n2.type === 'svg'
  if (n1 == null) {
    // 挂载元素
  }
  else {
    // 更新元素
    patchElement(n1, n2, parentComponent, parentSuspense, isSVG, optimized)
  }
}
const patchElement = (n1, n2, parentComponent, parentSuspense, isSVG, optimized) => {
  const el = (n2.el = n1.el)
  const oldProps = (n1 && n1.props) || EMPTY_OBJ
  const newProps = n2.props || EMPTY_OBJ
  // 更新 props
  patchProps(el, n2, oldProps, newProps, parentComponent, parentSuspense, isSVG)
  const areChildrenSVG = isSVG && n2.type !== 'foreignObject'
  // 更新子节点
  patchChildren(n1, n2, el, null, parentComponent, parentSuspense, areChildrenSVG)
}

元素更新做两件事：更新 props（patchProps 处理 class、style、event 等 DOM 属性）与更新子节点（patchChildren）。

const patchChildren = (n1, n2, container, anchor, parentComponent, parentSuspense, isSVG, optimized = false) => {
  const c1 = n1 && n1.children
  const prevShapeFlag = n1 ? n1.shapeFlag : 0
  const c2 = n2.children
  const { shapeFlag } = n2
  // 子节点有 3 种可能情况：文本、数组、空
  if (shapeFlag & 8 /* TEXT_CHILDREN */) {
    if (prevShapeFlag & 16 /* ARRAY_CHILDREN */) {
      // 数组 -> 文本，则删除之前的子节点
      unmountChildren(c1, parentComponent, parentSuspense)
    }
    if (c2 !== c1) {
      // 文本对比不同，则替换为新文本
      hostSetElementText(container, c2)
    }
  }
  else {
    if (prevShapeFlag & 16 /* ARRAY_CHILDREN */) {
      // 之前的子节点是数组
      if (shapeFlag & 16 /* ARRAY_CHILDREN */) {
        // 新的子节点仍然是数组，则做完整地 diff
        patchKeyedChildren(c1, c2, container, anchor, parentComponent, parentSuspense, isSVG, optimized)
      }
      else {
        // 数组 -> 空，则仅仅删除之前的子节点
        unmountChildren(c1, parentComponent, parentSuspense, true)
      }
    }
    else {
      // 之前的子节点是文本节点或者为空
      // 新的子节点是数组或者为空
      if (prevShapeFlag & 8 /* TEXT_CHILDREN */) {
        // 如果之前子节点是文本，则把它清空
        hostSetElementText(container, '')
      }
      if (shapeFlag & 16 /* ARRAY_CHILDREN */) {
        // 如果新的子节点是数组，则挂载新子节点
        mountChildren(c2, container, anchor, parentComponent, parentSuspense, isSVG, optimized)
      }
    }
  }
}

子节点 vnode 有纯文本、vnode 数组、空三种情况，新旧组合共九种。下面用决策流程图整体呈现分支逻辑：

图表渲染中…

九种情况中，只有"旧子节点是 vnode 数组且新子节点也是 vnode 数组"时，才走最复杂的核心 diff 算法（见下一节）。其余情况都属于简单的增删改。

下面分别说明旧子节点为纯文本、空、vnode 数组三种情况的处理细节。

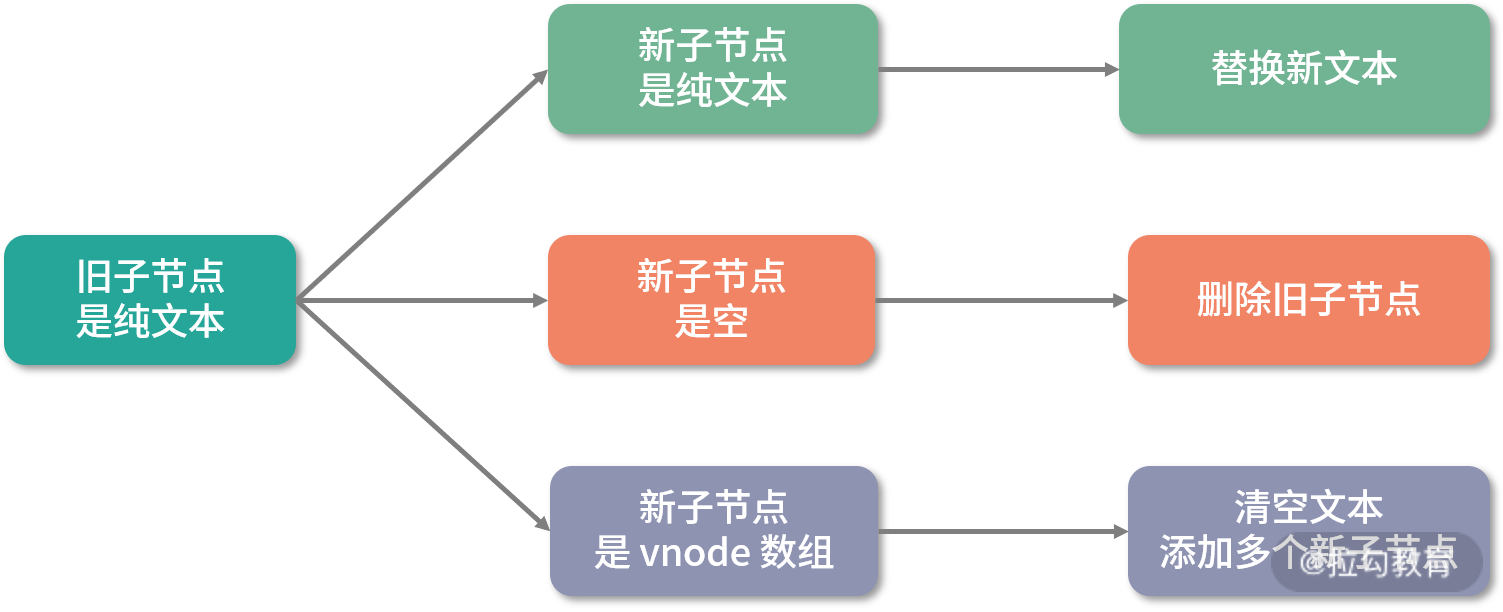

旧子节点是纯文本：

新子节点也是纯文本：直接文本替换；
新子节点是空：删除旧子节点；
新子节点是 vnode 数组：清空旧文本，再挂载多个新节点。

旧子节点是空：

新子节点是纯文本：添加新文本节点；
新子节点也是空：不做任何操作；
新子节点是 vnode 数组：挂载多个新节点。

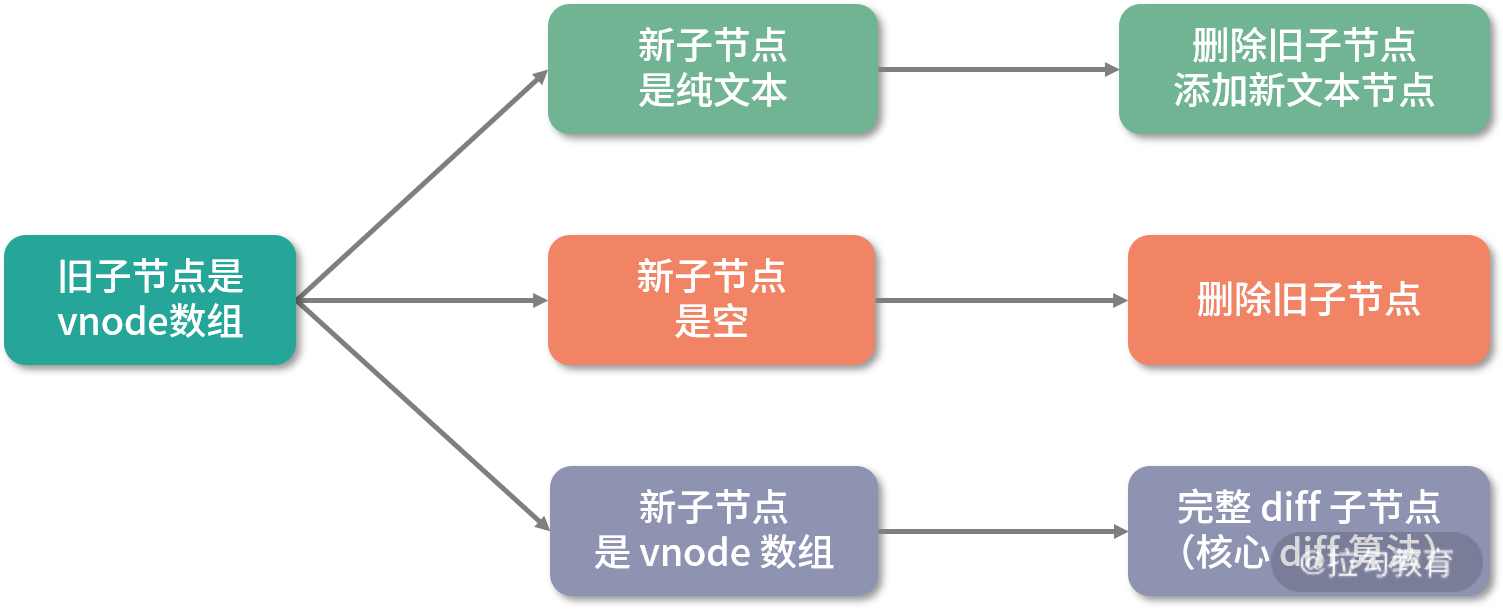

旧子节点是 vnode 数组：

新子节点是纯文本：删除旧节点，再添加新文本；
新子节点是空：删除旧节点；
新子节点也是 vnode 数组：执行完整 diff，这是最复杂的情况，内部使用核心 diff 算法。

本文相关源码位置： packages/runtime-core/src/renderer.ts packages/runtime-core/src/componentRenderUtils.ts

核心 diff 算法

新子节点数组相对旧子节点数组的变化，本质是更新、删除、添加、移动节点的组合。核心 diff 算法在已知旧子节点 DOM 结构、新旧 vnode 的前提下，以较低成本求解出生成新子节点 DOM 的系列操作。

先以列表插入为例建立直观认知：

html

<ul>
  <li key="a">a</li>
  <li key="b">b</li>
  <li key="c">c</li>
  <li key="d">d</li>
</ul>

在中间插入一行得到新列表：

html

<ul>
  <li key="a">a</li>
  <li key="b">b</li>
  <li key="e">e</li>
  <li key="c">c</li>
  <li key="d">d</li>
</ul>

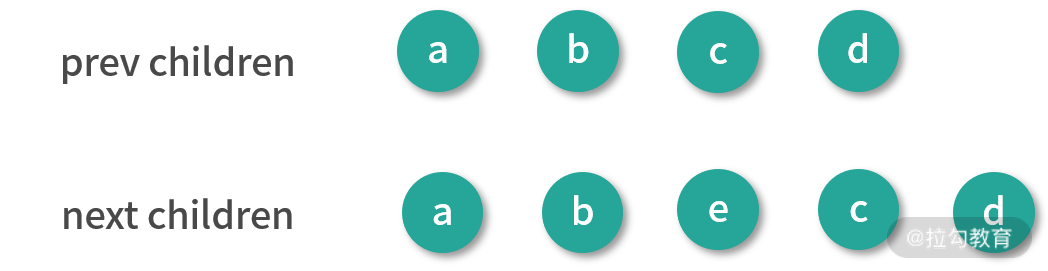

插入前后对应的 vnode 结构如下：

差异主要在新子节点中 b 之后多了一个 e 节点。

再修改示例，删除中间一项：

html

<ul>
  <li key="a">a</li>
  <li key="b">b</li>
  <li key="c">c</li>
  <li key="d">d</li>
  <li key="e">e</li>
</ul>

删除中间项得到：

html

<ul>
  <li key="a">a</li>
  <li key="b">b</li>
  <li key="d">d</li>
  <li key="e">e</li>
</ul>

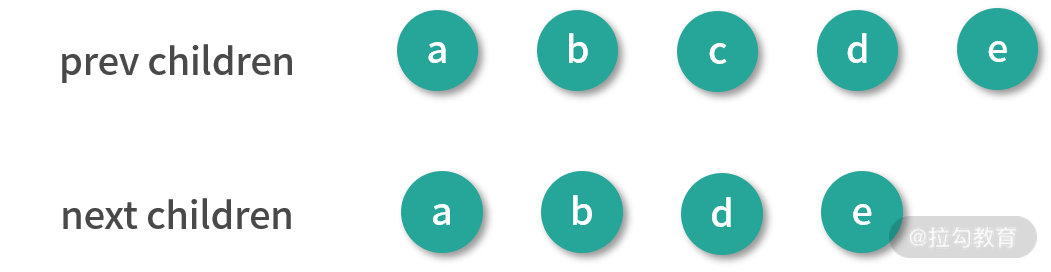

删除前后的 vnode 结构：


差异主要在新子节点中 b 之后少了一个 c 节点。

两个例子共同的特征是：新旧 children 拥有相同的头尾节点，这些相同节点只需对比更新。因此 diff 的第一步是从头部开始同步。在进入每一步前，先用流程图建立对整体算法的认知：

图表渲染中…

diff 核心优化：头尾先同步（复用已有 DOM），剩余中间部分通过 key 索引 + 最长递增子序列减少节点移动次数。

同步头部节点

const patchKeyedChildren = (c1, c2, container, parentAnchor, parentComponent, parentSuspense, isSVG, optimized) => {
  let i = 0
  const l2 = c2.length
  // 旧子节点的尾部索引
  let e1 = c1.length - 1
  // 新子节点的尾部索引
  let e2 = l2 - 1
  // 1. 从头部开始同步
  // i = 0, e1 = 3, e2 = 4
  // (a b) c d
  // (a b) e c d
  while (i <= e1 && i <= e2) {
    const n1 = c1[i]
    const n2 = c2[i]
    if (isSameVNodeType(n1, n2)) {
      // 相同的节点，递归执行 patch 更新节点
      patch(n1, n2, container, parentAnchor, parentComponent, parentSuspense, isSVG, optimized)
    }
    else {
      break
    }
    i++
  }
}

diff 过程维护三个索引：头部索引 i、旧子节点尾部索引 e1、新子节点尾部索引 e2。同步头部节点从头部依次对比新旧节点，相同则递归 patch 更新；一旦不同或索引越界，同步结束。

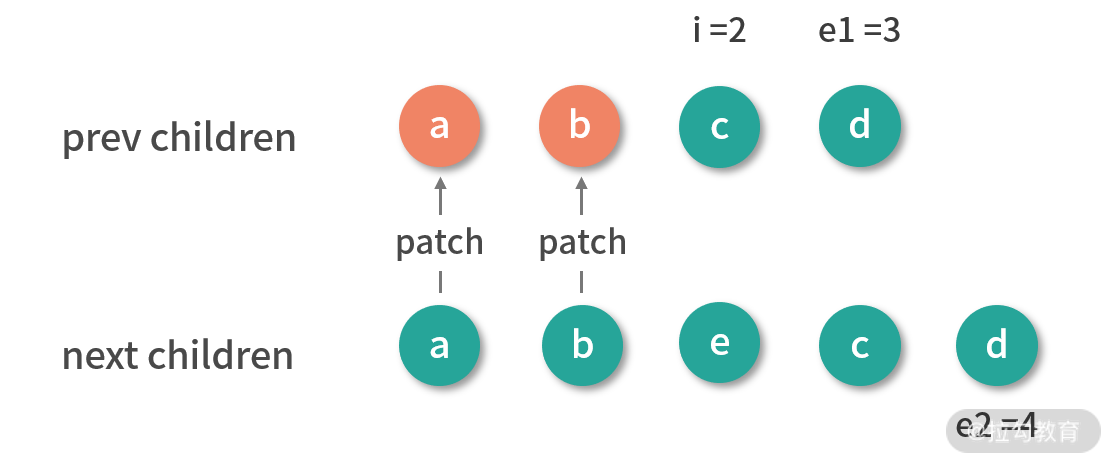

以插入 e 为例，同步头部后的结果：


同步后：i = 2，e1 = 3，e2 = 4。

同步尾部节点

const patchKeyedChildren = (c1, c2, container, parentAnchor, parentComponent, parentSuspense, isSVG, optimized) => {
  let i = 0
  const l2 = c2.length
  // 旧子节点的尾部索引
  let e1 = c1.length - 1
  // 新子节点的尾部索引
  let e2 = l2 - 1
  // 1. 从头部开始同步
  // i = 0, e1 = 3, e2 = 4
  // (a b) c d
  // (a b) e c d
  // 2. 从尾部开始同步
  // i = 2, e1 = 3, e2 = 4
  // (a b) (c d)
  // (a b) e (c d)
  while (i <= e1 && i <= e2) {
    const n1 = c1[e1]
    const n2 = c2[e2]
    if (isSameVNodeType(n1, n2)) {
      patch(n1, n2, container, parentAnchor, parentComponent, parentSuspense, isSVG, optimized)
    }
    else {
      break
    }
    e1--
    e2--
  }
}

同步尾部节点从尾部依次对比新旧节点，相同则递归 patch 更新；一旦不同或索引越界，同步结束。

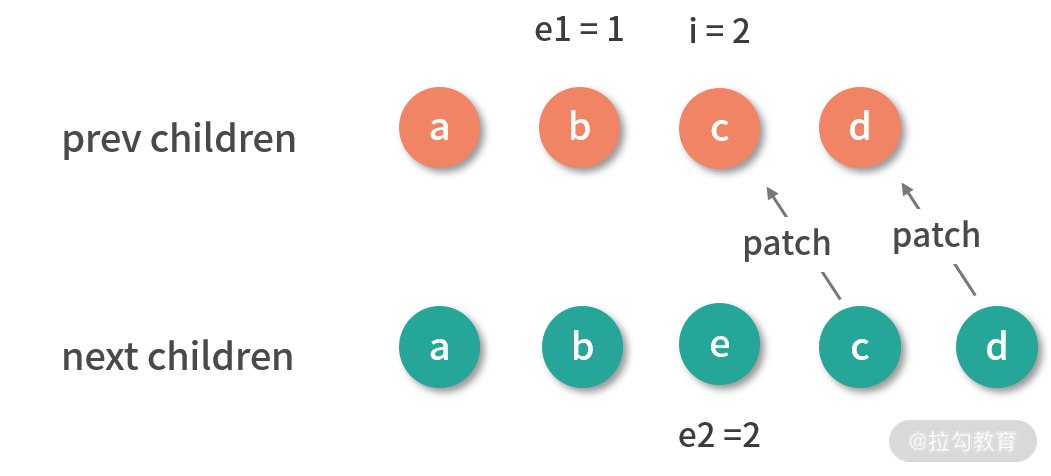

同步尾部后的结果：


同步后：i = 2，e1 = 1，e2 = 2。

头尾同步后仅剩三种情况：新子节点有剩余（添加）、旧子节点有剩余（删除）、未知子序列（移动 + 增删）。

添加新的节点

const patchKeyedChildren = (c1, c2, container, parentAnchor, parentComponent, parentSuspense, isSVG, optimized) => {
  let i = 0
  const l2 = c2.length
  // 旧子节点的尾部索引
  let e1 = c1.length - 1
  // 新子节点的尾部索引
  let e2 = l2 - 1
  // 1. 从头部开始同步
  // i = 0, e1 = 3, e2 = 4
  // (a b) c d
  // (a b) e c d
  // 2. 从尾部开始同步
  // i = 2, e1 = 3, e2 = 4
  // (a b) (c d)
  // (a b) e (c d)
  // 3. 挂载剩余的新节点
  // i = 2, e1 = 1, e2 = 2
  if (i > e1) {
    if (i <= e2) {
      const nextPos = e2 + 1
      const anchor = nextPos < l2 ? c2[nextPos].el : parentAnchor
      while (i <= e2) {
        // 挂载新节点
        patch(null, c2[i], container, anchor, parentComponent, parentSuspense, isSVG)
        i++
      }
    }
  }
}

若 i > e1 且 i <= e2，说明旧节点已消费完而新节点仍有剩余，从 i 到 e2 之间直接 patch(null, ...) 挂载新子树。

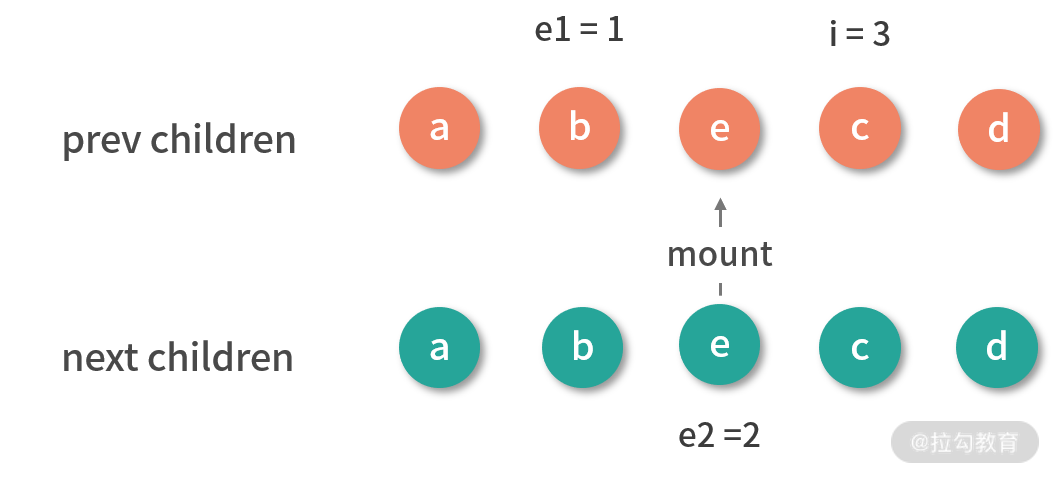

对插入 e 的例子，同步尾部后 i = 2、e1 = 1、e2 = 2，满足条件，挂载结果：


挂载 e 后，旧子节点 DOM 与新子节点 vnode 映射一致，更新完成。

删除多余节点

const patchKeyedChildren = (c1, c2, container, parentAnchor, parentComponent, parentSuspense, isSVG, optimized) => {
  let i = 0
  const l2 = c2.length
  // 旧子节点的尾部索引
  let e1 = c1.length - 1
  // 新子节点的尾部索引
  let e2 = l2 - 1
  // 1. 从头部开始同步
  // i = 0, e1 = 4, e2 = 3
  // (a b) c d e
  // (a b) d e
  // 2. 从尾部开始同步
  // i = 2, e1 = 4, e2 = 3
  // (a b) c (d e)
  // (a b) (d e)
  // 3. 普通序列挂载剩余的新节点
  // i = 2, e1 = 2, e2 = 1
  // 不满足
  if (i > e1) {
  }
  // 4. 普通序列删除多余的旧节点
  // i = 2, e1 = 2, e2 = 1
  else if (i > e2) {
    while (i <= e1) {
      // 删除节点
      unmount(c1[i], parentComponent, parentSuspense, true)
      i++
    }
  }
}

若 i > e2，说明新节点已消费完而旧节点仍有剩余，从 i 到 e1 之间直接 unmount 删除。

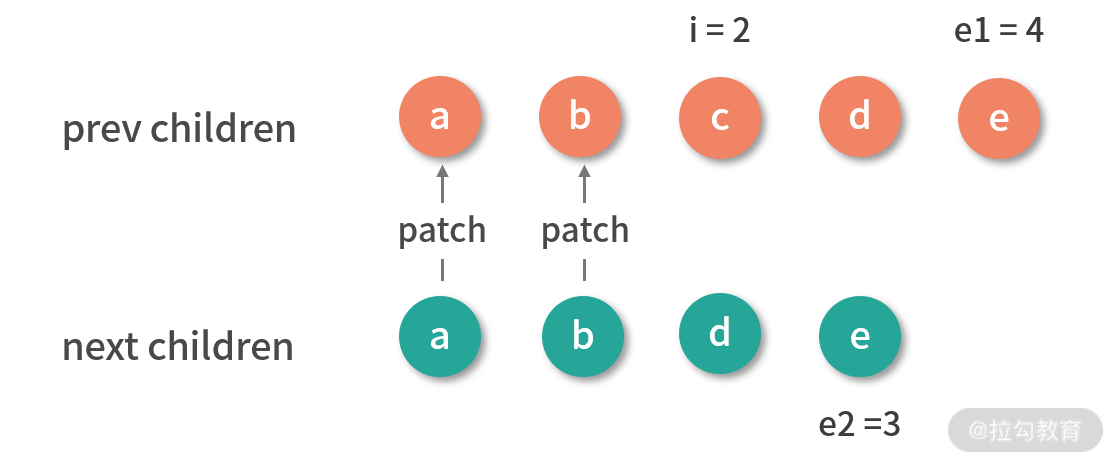

以删除 c 为例，从头部同步：


结果：i = 2，e1 = 4，e2 = 3。

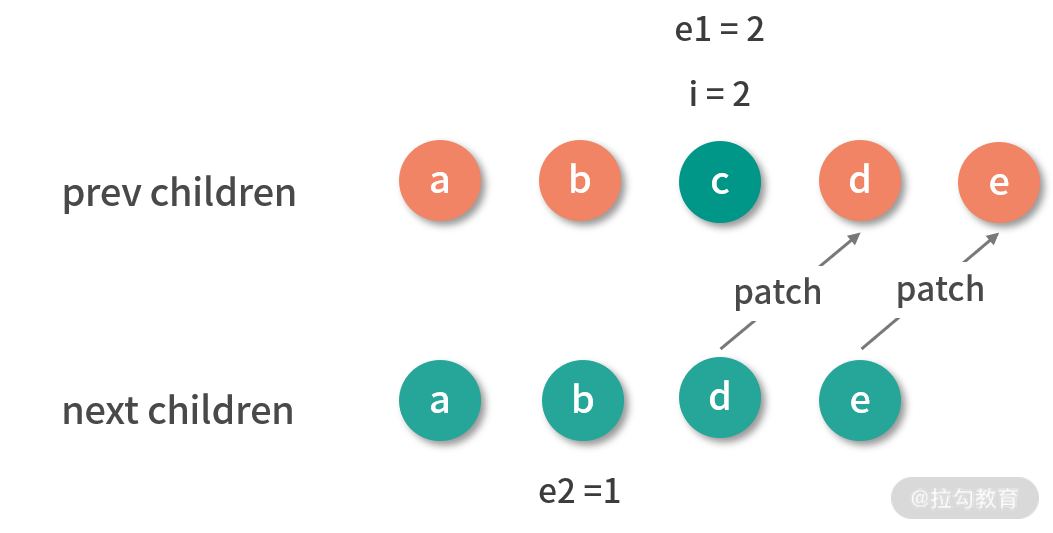

再从尾部同步：

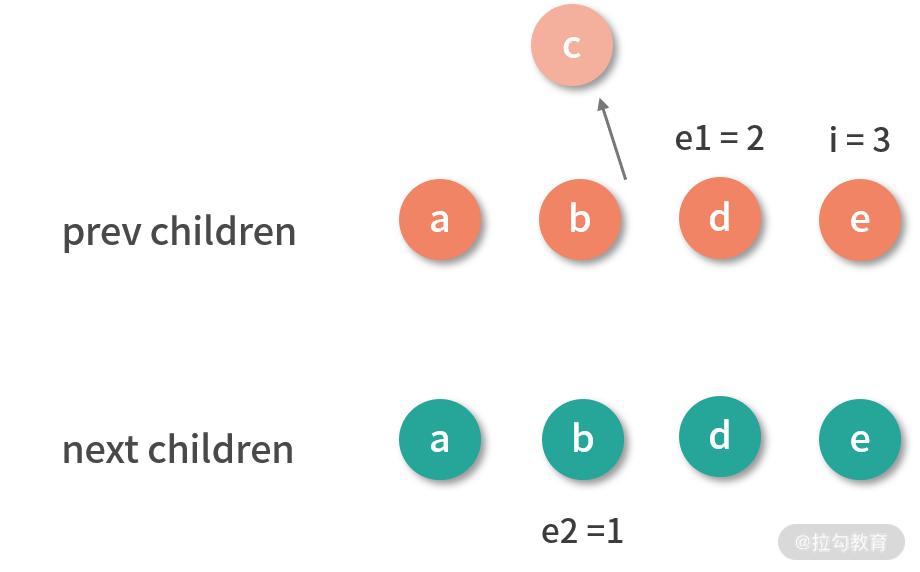

结果：i = 2，e1 = 2，e2 = 1，满足删除条件，删除多余节点：


删除 c 后，旧子节点 DOM 与新子节点 vnode 映射一致，更新完成。

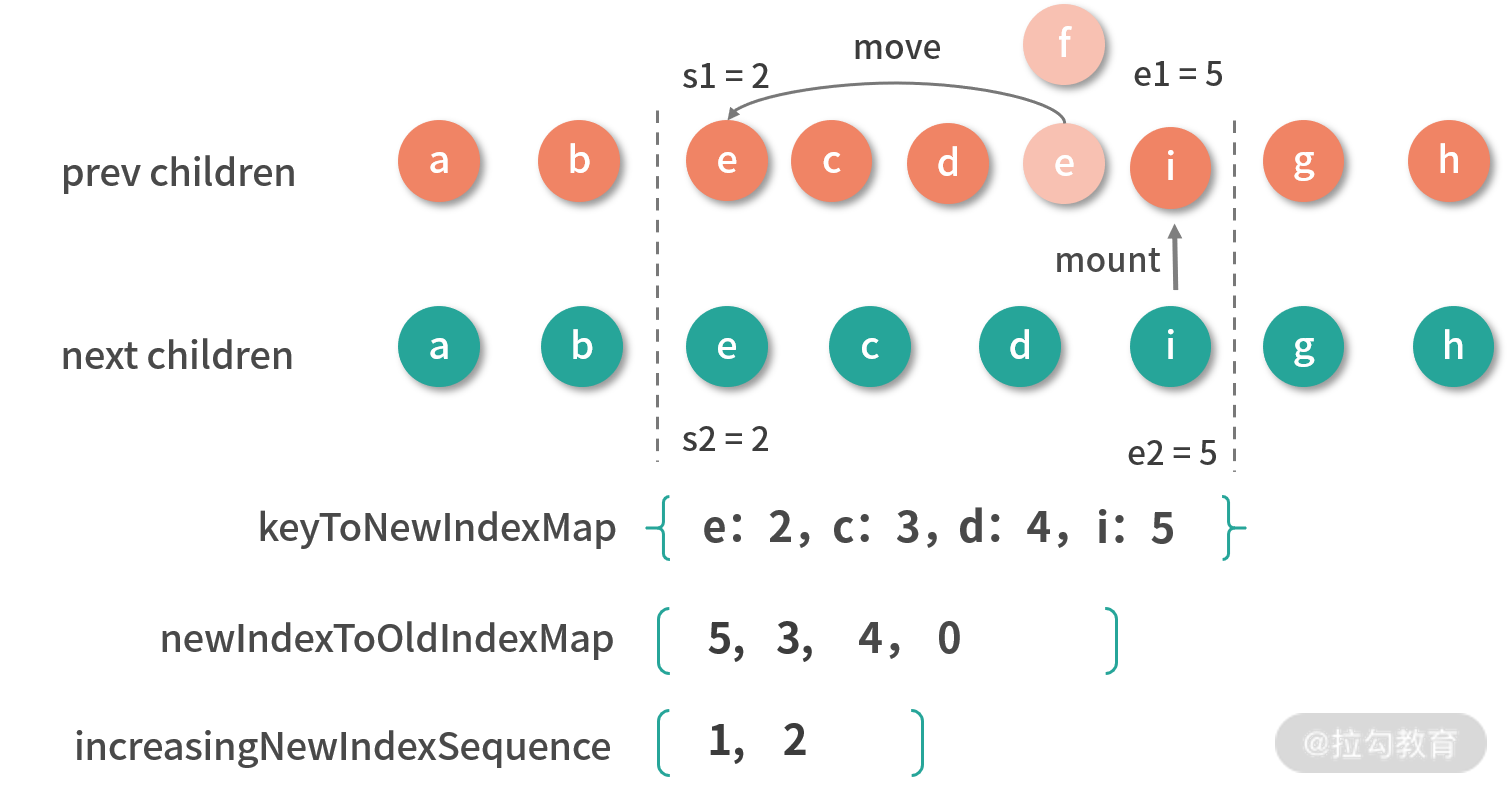

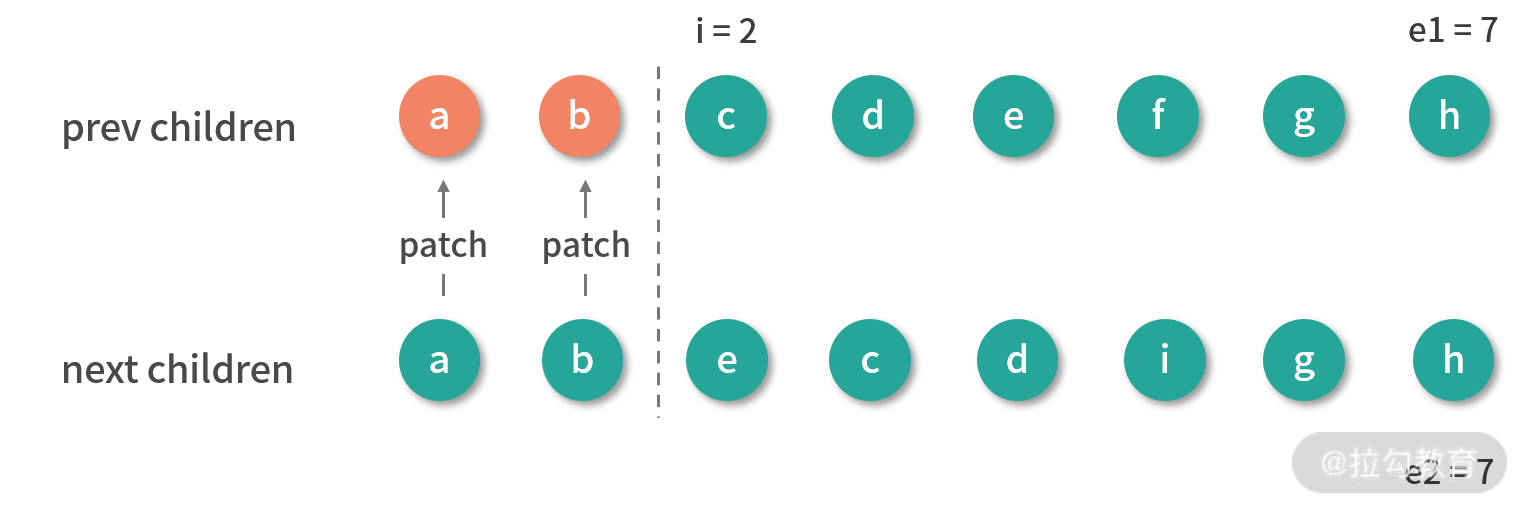

处理未知子序列

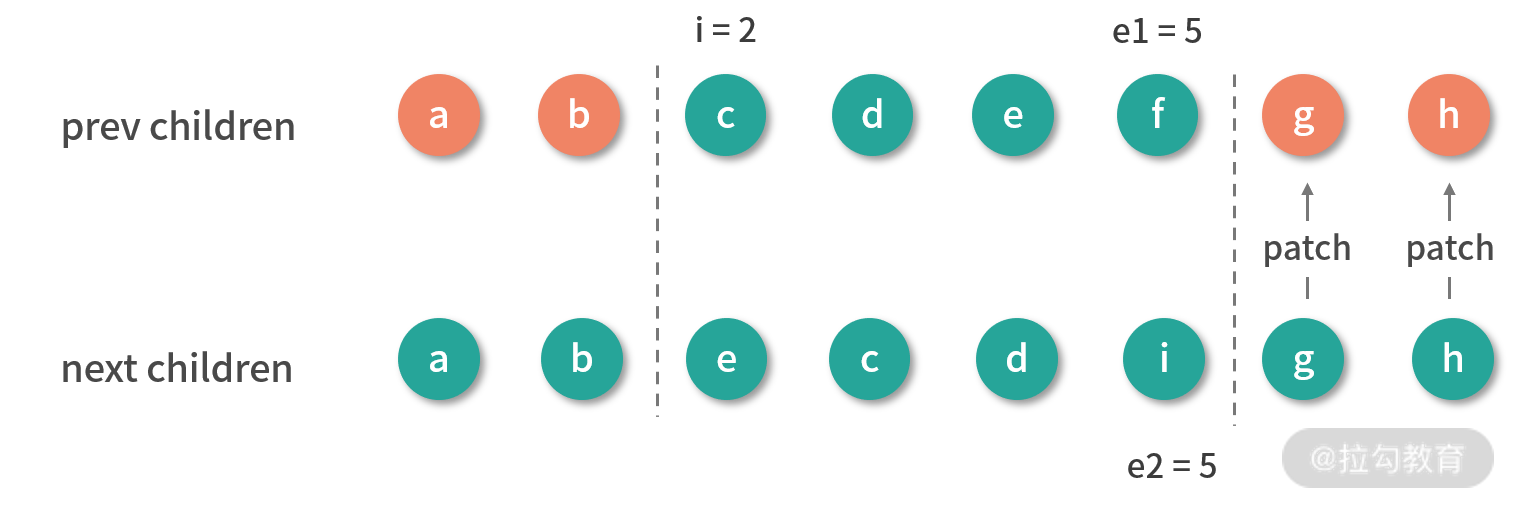

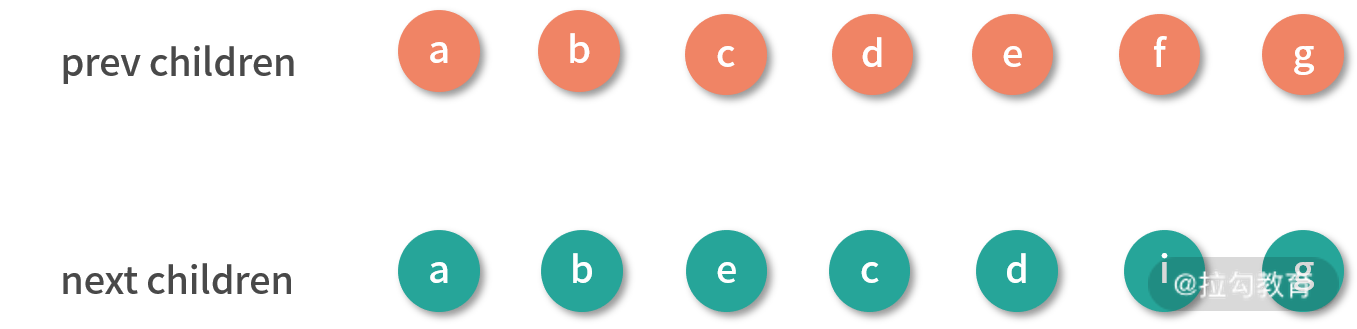

添加与删除属于理想情况，操作直接；当节点顺序发生混合变化时，会出现未知子序列。仍以字母列表为例：

html

<ul>
  <li key="a">a</li>
  <li key="b">b</li>
  <li key="c">c</li>
  <li key="d">d</li>
  <li key="e">e</li>
  <li key="f">f</li>
  <li key="g">g</li>
  <li key="h">h</li>
</ul>

打乱顺序得到新列表：

html

<ul>
  <li key="a">a</li>
  <li key="b">b</li>
  <li key="e">e</li>
  <li key="d">c</li>
  <li key="c">d</li>
  <li key="i">i</li>
  <li key="g">g</li>
  <li key="h">h</li>
</ul>

操作前对应的 vnode 结构：


同步头部节点：


结果：i = 2，e1 = 7，e2 = 7。

同步尾部节点：


结果：i = 2，e1 = 5，e2 = 5。既不满足添加也不满足删除条件。要将旧子节点的 c、d、e、f 转换为新子节点的 e、c、d、i，做法是：把 e 移到 c 前、删除 f、在 d 后添加 i。

任何复杂情况最终都归结为更新、删除、添加、移动的组合，目标是求相对优的解：节点类型相同则更新；新子节点缺失旧节点则删除；新子节点多出旧节点则添加；顺序变化则需要移动。其中最复杂的是移动——既要判断哪些节点需移动，也要确定如何移动。

移动子节点

当子节点排列顺序变化时触发移动。以数组为例：

var prev = [1, 2, 3, 4, 5, 6]
var next = [1, 3, 2, 6, 4, 5]

从 prev 变为 next 时元素顺序发生变化。问题可简化为：用最少的移动使元素顺序从 prev 变为 next。

一种思路是在 next 中找递增子序列（如 [1, 3, 6]、[1, 2, 4, 5]），再对 next 倒序遍历，移动所有不在递增序列中的元素。

若选 [1, 3, 6] 为递增子序列，倒序遍历时 6、3、1 不动，5、4、2 移动：


若选 [1, 2, 4, 5]，倒序遍历时 5、4、2、1 不动，6、3 移动：


第一种移动 3 次，第二种仅移动 2 次。递增子序列越长，需要移动的元素越少，因此移动问题转化为求解最长递增子序列。

未知子序列的完整处理还需在新旧子序列中找出相同节点并更新、找出多余节点删除、找出新节点添加、判断是否移动及如何移动。遍历新旧子序列若用双重循环复杂度为 O(n²)，可用空间换时间建立索引图，将复杂度降为 O(n)。

建立索引图

处理未知子序列的第一步是建立索引图。v-for 列表项的 key 在 diff 中起关键作用：key 相同即视为同一节点，直接 patch 更新。

根据 key 建立新子序列的索引图：

const patchKeyedChildren = (c1, c2, container, parentAnchor, parentComponent, parentSuspense, isSVG, optimized) => {
  let i = 0
  const l2 = c2.length
  // 旧子节点的尾部索引
  let e1 = c1.length - 1
  // 新子节点的尾部索引
  let e2 = l2 - 1
  // 1. 从头部开始同步
  // i = 0, e1 = 7, e2 = 7
  // (a b) c d e f g h
  // (a b) e c d i g h
  // 2. 从尾部开始同步
  // i = 2, e1 = 7, e2 = 7
  // (a b) c d e f (g h)
  // (a b) e c d i (g h)
  // 3. 普通序列挂载剩余的新节点， 不满足
  // 4. 普通序列删除多余的旧节点，不满足
  // i = 2, e1 = 4, e2 = 5
  // 旧子序列开始索引，从 i 开始记录
  const s1 = i
  // 新子序列开始索引，从 i 开始记录
  const s2 = i
  // 5.1 根据 key 建立新子序列的索引图
  const keyToNewIndexMap = new Map()
  for (i = s2; i <= e2; i++) {
    const nextChild = c2[i]
    keyToNewIndexMap.set(nextChild.key, i)
  }
}

新旧子序列均从 i 开始，用 s1、s2 记录起始索引，再建立 Map<key, index> 结构遍历新子序列，将节点 key 与 index 写入 Map（此处假设所有节点均带 key）。

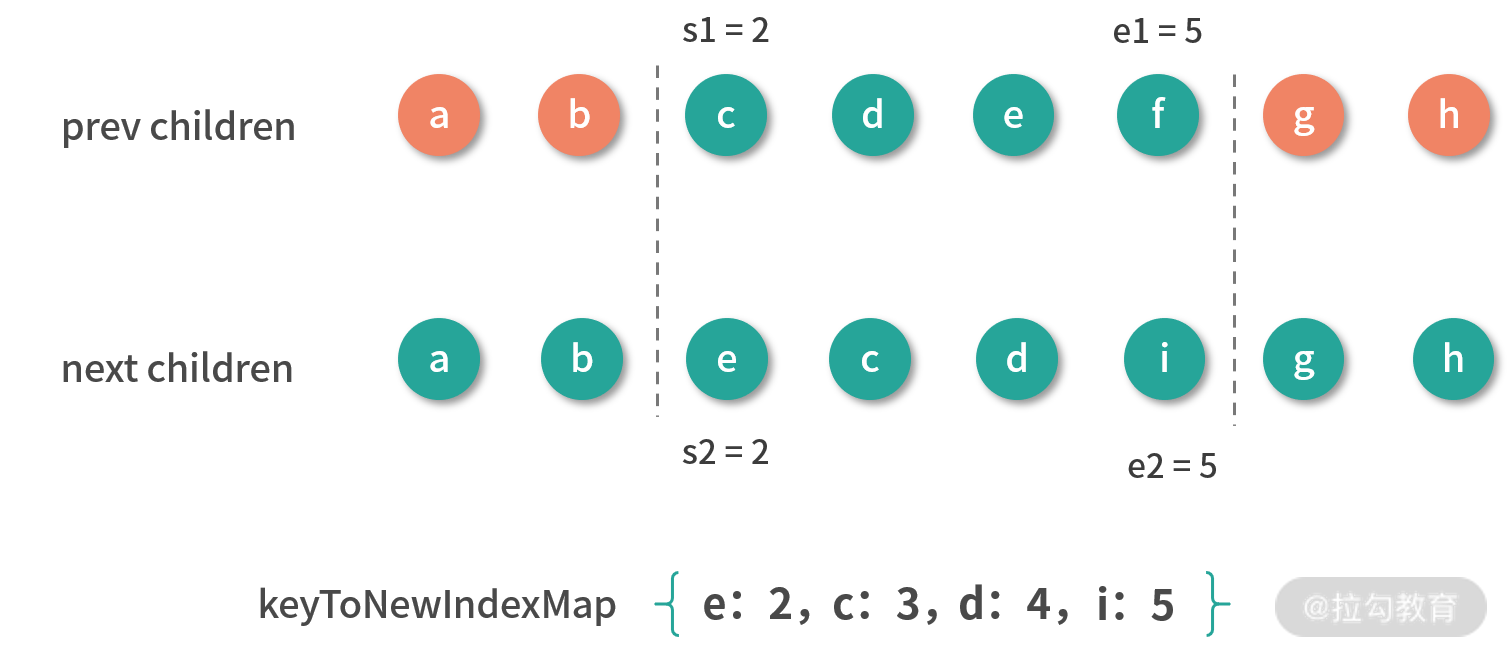

示例处理后得到的索引图为 {e:2, c:3, d:4, i:5}：


更新和移除旧节点

遍历旧子序列，对相同节点执行 patch 更新，移除不在新子序列中的节点，并检测是否需要移动：

const patchKeyedChildren = (c1, c2, container, parentAnchor, parentComponent, parentSuspense, isSVG, optimized) => {
  let i = 0
  const l2 = c2.length
  // 旧子节点的尾部索引
  let e1 = c1.length - 1
  // 新子节点的尾部索引
  let e2 = l2 - 1
  // 1. 从头部开始同步
  // i = 0, e1 = 7, e2 = 7
  // (a b) c d e f g h
  // (a b) e c d i g h
  // 2. 从尾部开始同步
  // i = 2, e1 = 7, e2 = 7
  // (a b) c d e f (g h)
  // (a b) e c d i (g h)
  // 3. 普通序列挂载剩余的新节点，不满足
  // 4. 普通序列删除多余的旧节点，不满足
  // i = 2, e1 = 4, e2 = 5
  // 旧子序列开始索引，从 i 开始记录
  const s1 = i
  // 新子序列开始索引，从 i 开始记录
  const s2 = i
  // 5.1 根据 key 建立新子序列的索引图
  // 5.2 正序遍历旧子序列，找到匹配的节点更新，删除不在新子序列中的节点，判断是否有移动节点
  // 新子序列已更新节点的数量
  let patched = 0
  // 新子序列待更新节点的数量，等于新子序列的长度
  const toBePatched = e2 - s2 + 1
  // 是否存在要移动的节点
  let moved = false
  // 用于跟踪判断是否有节点移动
  let maxNewIndexSoFar = 0
  // 这个数组存储新子序列中的元素在旧子序列节点的索引，用于确定最长递增子序列
  const newIndexToOldIndexMap = new Array(toBePatched)
  // 初始化数组，每个元素的值都是 0
  // 0 是一个特殊的值，如果遍历完了仍有元素的值为 0，则说明这个新节点没有对应的旧节点
  for (i = 0; i < toBePatched; i++)
    newIndexToOldIndexMap[i] = 0
  // 正序遍历旧子序列
  for (i = s1; i <= e1; i++) {
    // 拿到每一个旧子序列节点
    const prevChild = c1[i]
    if (patched >= toBePatched) {
      // 所有新的子序列节点都已经更新，剩余的节点删除
      unmount(prevChild, parentComponent, parentSuspense, true)
      continue
    }
    // 查找旧子序列中的节点在新子序列中的索引
    let newIndex = keyToNewIndexMap.get(prevChild.key)
    if (newIndex === undefined) {
      // 找不到说明旧子序列已经不存在于新子序列中，则删除该节点
      unmount(prevChild, parentComponent, parentSuspense, true)
    }
    else {
      // 更新新子序列中的元素在旧子序列中的索引，这里加 1 偏移，是为了避免 i 为 0 的特殊情况，影响对后续最长递增子序列的求解
      newIndexToOldIndexMap[newIndex - s2] = i + 1
      // maxNewIndexSoFar 始终存储的是上次求值的 newIndex，如果不是一直递增，则说明有移动
      if (newIndex >= maxNewIndexSoFar) {
        maxNewIndexSoFar = newIndex
      }
      else {
        moved = true
      }
      // 更新新旧子序列中匹配的节点
      patch(prevChild, c2[newIndex], container, null, parentComponent, parentSuspense, isSVG, optimized)
      patched++
    }
  }
}

newIndexToOldIndexMap 存储新旧子序列索引的映射关系，长度为新子序列长度，初始值全为 0。0 是特殊标记：遍历结束仍有 0，说明该新节点无对应旧节点（即新增节点）。

处理过程：正序遍历旧子序列，通过 keyToNewIndexMap 查找旧节点在新子序列中的索引；找不到则删除；找得到则写入 newIndexToOldIndexMap。索引加 1 偏移是为了规避 i 为 0 的歧义，否则会影响后续最长递增子序列求解。

变量 maxNewIndexSoFar 跟踪上一轮 newIndex，一旦本轮 newIndex 小于它，说明顺序遍历旧子序列时其在新子序列中的索引并非一直递增，即存在移动。此外，此过程还会 patch 匹配节点；若新子序列已全部更新而旧子序列仍有剩余，则剩余节点为多余，直接删除。

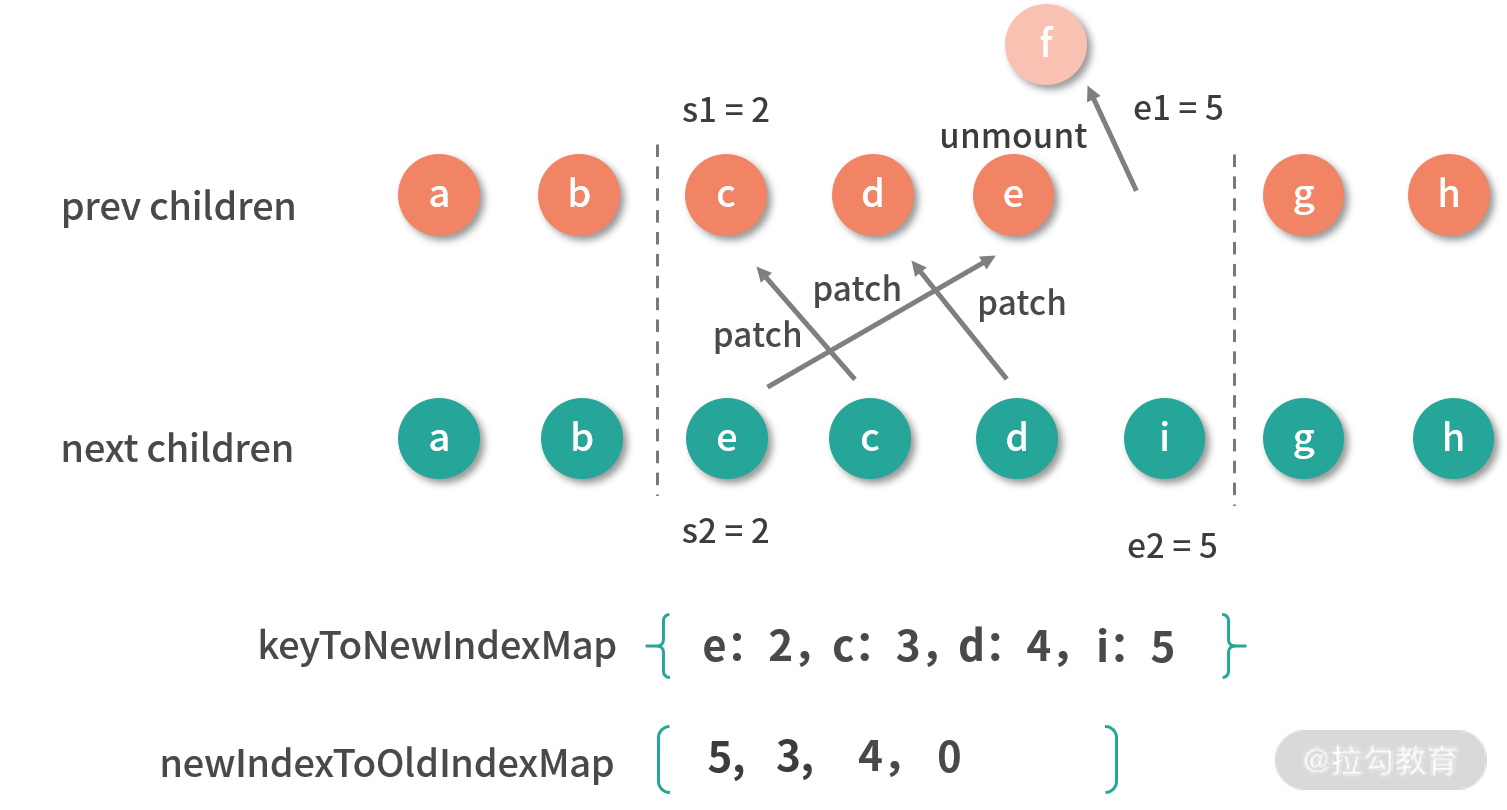

处理后得到 newIndexToOldIndexMap，并建立新旧索引映射、判定 moved：


结果为 c、d、e 节点被更新，f 节点被删除，newIndexToOldIndexMap = [5, 3, 4, 0]，moved = true（存在移动）。

移动和挂载新节点

const patchKeyedChildren = (c1, c2, container, parentAnchor, parentComponent, parentSuspense, isSVG, optimized) => {
  let i = 0
  const l2 = c2.length
  // 旧子节点的尾部索引
  let e1 = c1.length - 1
  // 新子节点的尾部索引
  let e2 = l2 - 1
  // 1. 从头部开始同步
  // i = 0, e1 = 6, e2 = 7
  // (a b) c d e f g
  // (a b) e c d h f g
  // 2. 从尾部开始同步
  // i = 2, e1 = 6, e2 = 7
  // (a b) c (d e)
  // (a b) (d e)
  // 3. 普通序列挂载剩余的新节点， 不满足
  // 4. 普通序列删除多余的节点，不满足
  // i = 2, e1 = 4, e2 = 5
  // 旧子节点开始索引，从 i 开始记录
  const s1 = i
  // 新子节点开始索引，从 i 开始记录
  const s2 = i
  // 5.1 根据 key 建立新子序列的索引图
  // 5.2 正序遍历旧子序列，找到匹配的节点更新，删除不在新子序列中的节点，判断是否有移动节点
  // 5.3 移动和挂载新节点
  // 仅当节点移动时生成最长递增子序列
  const increasingNewIndexSequence = moved
    ? getSequence(newIndexToOldIndexMap)
    : EMPTY_ARR
  let j = increasingNewIndexSequence.length - 1
  // 倒序遍历以便我们可以使用最后更新的节点作为锚点
  for (i = toBePatched - 1; i >= 0; i--) {
    const nextIndex = s2 + i
    const nextChild = c2[nextIndex]
    // 锚点指向上一个更新的节点，如果 nextIndex 超过新子节点的长度，则指向 parentAnchor
    const anchor = nextIndex + 1 < l2 ? c2[nextIndex + 1].el : parentAnchor
    if (newIndexToOldIndexMap[i] === 0) {
      // 挂载新的子节点
      patch(null, nextChild, container, anchor, parentComponent, parentSuspense, isSVG)
    }
    else if (moved) {
      // 没有最长递增子序列（reverse 的场景）或者当前的节点索引不在最长递增子序列中，需要移动
      if (j < 0 || i !== increasingNewIndexSequence[j]) {
        move(nextChild, container, anchor, 2)
      }
      else {
        // 倒序递增子序列
        j--
      }
    }
  }
}

若 moved 为 true，通过 getSequence(newIndexToOldIndexMap) 求解最长递增子序列（算法见后文）。

采用倒序遍历新子序列，便于用最后更新的节点作为锚点。锚点指向上一个更新的节点；若 newIndexToOldIndexMap[i] === 0，说明是新节点，需挂载；若 moved 为 true，则判断该节点索引是否位于最长递增子序列中——在则倒序推进子序列（j--），否则将其移动到锚点之前。

以上例说明：toBePatched = 4，j = 1，最长递增子序列 increasingNewIndexSequence = [1, 2]。倒序遍历先遇节点 i，其在 newIndexToOldIndexMap 中为 0，挂载；接着遇 d，moved 为 true 且索引在子序列中，j--（变为 0）；遇 c，同理 j--（变为 -1）；遇 e，j = -1 且索引不在子序列中，执行一次移动，将 e 移到上一个更新节点（即 c）之前。

倒序完成后，新节点插入与旧节点移动结束，核心 diff 算法对节点的更新也随之完成：


新子序列中的新节点 i 被挂载，旧子序列中的 e 移动到 c 之前。至此，在已知旧子节点 DOM 结构与 vnode、新子节点 vnode 的前提下，求解出更新、移动、删除、新增等系列操作，以较低成本完成 DOM 更新。子节点更新同样调用 patch，Vue 通过递归完成整棵组件树的更新。

最长递增子序列

求解最长递增子序列是经典算法题。常见动态规划解法时间复杂度为 O(n²)，Vue 内部采用维基百科的"贪心 + 二分查找"算法：贪心部分 O(n)，二分查找 O(logn)，总复杂度 O(nlogn)。

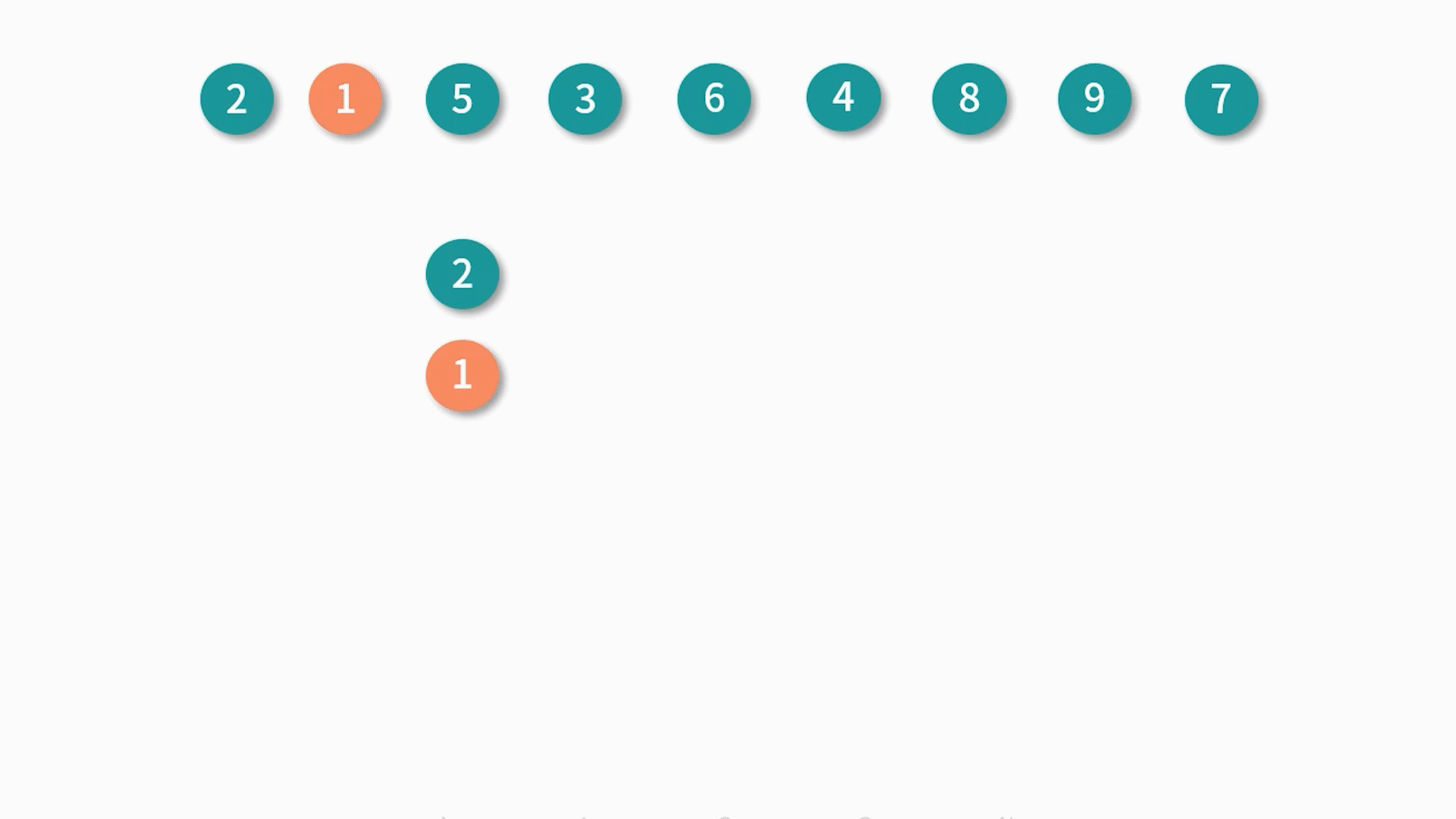

以数组 arr = [2, 1, 5, 3, 6, 4, 8, 9, 7] 为例，求解过程如下：


最终最长递增子序列为 [1, 3, 4, 8, 9]。

算法核心思路：遍历数组，依次求解长度为 i 时的最长递增子序列；当元素 i 大于 i-1 时追加并更新子序列；否则向前查找直到找到比 i 小的元素，插在其后并更新对应子序列。该做法让递增序列的差尽可能小，从而获得更长的递增子序列——这正是贪心思想。

源码实现：

function getSequence (arr) {
  const p = arr.slice()
  const result = [0]
  let i, j, u, v, c
  const len = arr.length
  for (i = 0; i < len; i++) {
    const arrI = arr[i]
    if (arrI !== 0) {
      j = result[result.length - 1]
      if (arr[j] < arrI) {
        // 存储在 result 更新前的最后一个索引的值
        p[i] = j
        result.push(i)
        continue
      }
      u = 0
      v = result.length - 1
      // 二分搜索，查找比 arrI 小的节点，更新 result 的值
      while (u < v) {
        c = ((u + v) / 2) | 0
        if (arr[result[c]] < arrI) {
          u = c + 1
        }
        else {
          v = c
        }
      }
      if (arrI < arr[result[u]]) {
        if (u > 0) {
          p[i] = result[u - 1]
        }
        result[u] = i
      }
    }
  }
  u = result.length
  v = result[u - 1]

  // 回溯数组 p，找到最终的索引
  while (u-- > 0) {
    result[u] = v
    v = p[v]
  }
  return result
}

result 存储长度为 i 的递增子序列的最小末尾值索引。以上例第九步、回溯 p 之前，result = [1, 3, 4, 7, 9]——这不是最终子序列，只是对应长度递增子序列的最小末尾。遍历过程中额外用数组 p 存储每次更新 result 前的最后一个索引值，其 key 为本次要更新的 result 值：

java

j = result[result.length - 1]
p[i] = j
result.push(i)

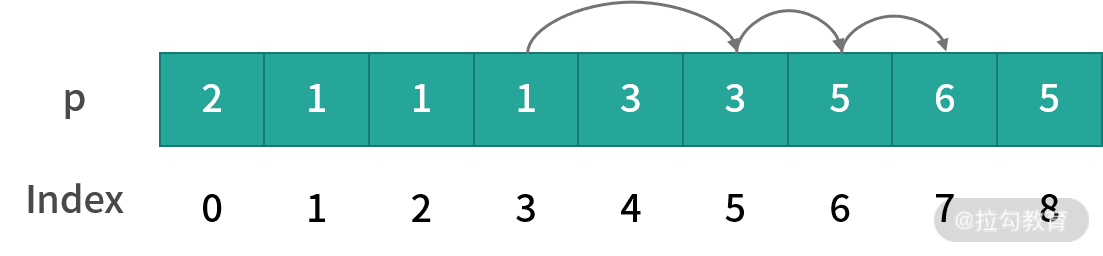

result 新增值 i 作为 p 存储旧 result 末尾值 j 的 key。遍历后 p 的结果：


从 result 最后一个元素 9（对应索引 7）回溯：p[7] = 6，p[6] = 5，p[5] = 3，p[3] = 1，得到最终 result = [1, 3, 5, 6, 7]，即最长递增子序列的索引。注意求解的是索引值，每个元素对应原数组下标。对 [2, 1, 5, 3, 6, 4, 8, 9, 7]，最长子序列是 [1, 3, 4, 8, 9]，而 [1, 3, 5, 6, 7] 正是这些元素在原数组中的下标。

总结

组件更新由副作用渲染函数触发，Vue 更新粒度是组件级别：组件数据变化只影响当前组件，但 patch 抽象节点（组件）时，在特定条件下会递归触发子组件更新。

普通元素节点的更新主要是更新属性与子节点。子节点更新分多种情况，最复杂的是数组到数组的更新，内部按头尾同步、添加、删除、未知子序列几个流程 diff；遇到移动时求解最长递增子序列以减少移动次数。

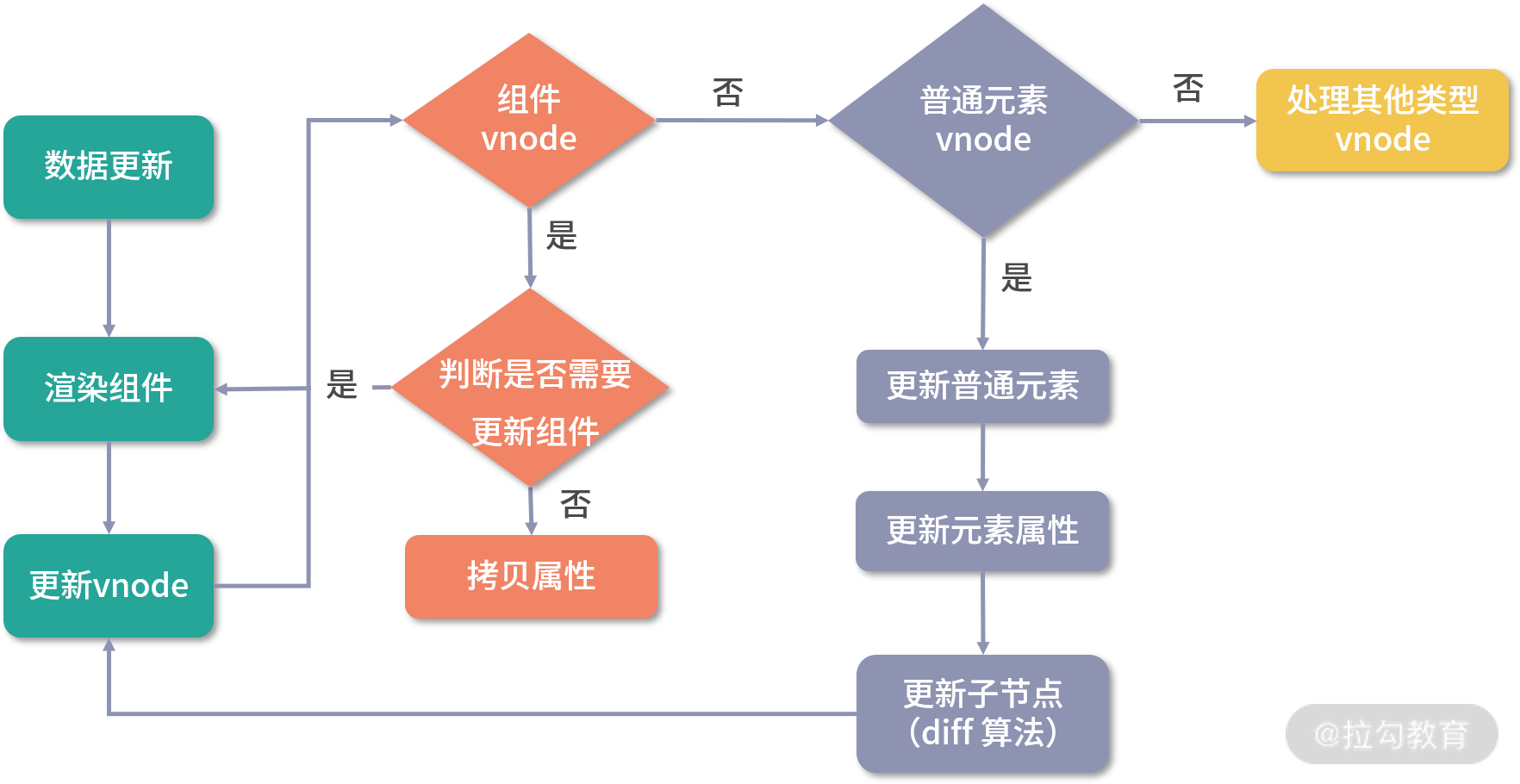

整个更新过程基于树的深度优先遍历，递归执行 patch，最终完成整棵组件树的更新。组件更新的整体流程如下：

本文相关源码位置： packages/runtime-core/src/renderer.ts
