OOM 与内存问题排查
OOM 排查与应对
GC Roots 有哪些
GC Roots 是一组必须活跃的引用。用通俗的话来说,就是程序接下来通过直接引用或者间接引用,能够访问到的潜在被使用的对象。
GC Roots 包括:
- Java 线程中,当前所有正在被调用的方法的引用类型参数、局部变量、临时值等。也就是与栈帧相关的各种引用。
- 所有当前被加载的 Java 类。
- Java 类的引用类型静态变量。
- 运行时常量池里的引用类型常量(String 或 Class 类型)。
- JVM 内部数据结构的一些引用,比如 sun.jvm.hotspot.memory.Universe 类。
- 用于同步的监控对象,比如调用了对象的 wait() 方法。
- JNI handles,包括 global handles 和 local handles。

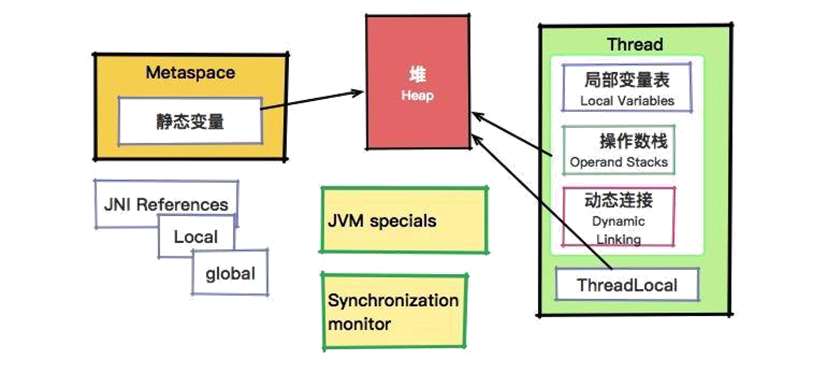

这些 GC Roots 大体可以分为三大类,下面的说法更加好记一些:
- 活动线程相关的各种引用。
- 类的静态变量的引用。
- JNI 引用。

有两个注意点:
- 这里说的是活跃的引用,而不是对象,对象是不能作为 GC Roots 的。
- GC 过程是找出所有活对象,并把其余空间认定为"无用";而不是找出所有死掉的对象,并回收它们占用的空间。所以,哪怕 JVM 的堆非常的大,基于 tracing 的 GC 方式,回收速度也会非常快。
引用级别

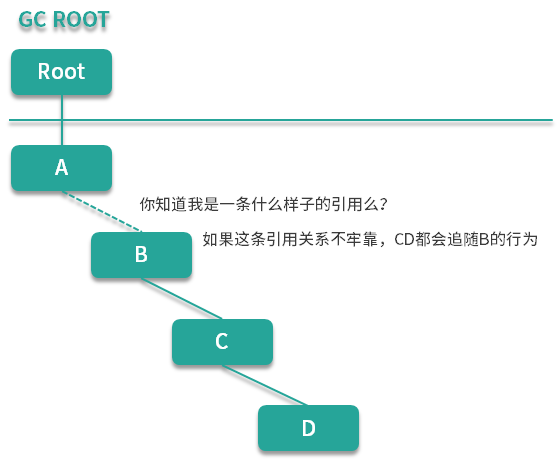

能够找到 Reference Chain 的对象,就一定会存活么?
对象对于另外一个对象的引用,要看关系牢靠不牢靠,可能在链条的其中一环就断掉了。

根据发生 GC 时这条链条的表现,可以对引用关系进行更加细致的划分。
它们的关系可以分为强引用、软引用、弱引用、虚引用等。
强引用 Strong references
当内存空间不足,系统撑不住了,JVM 就会抛出 OutOfMemoryError 错误。即使程序会异常终止,这种对象也不会被回收。这种引用属于最普通最强硬的一种存在,只有在和 GC Roots 断绝关系时才会被消灭掉。
这种引用在每天的编码中都在使用。例如:new 一个普通的对象。
`Object obj = new Object()
`这种方式可能是有问题的。假如系统被大量用户(User)访问,需要记录这个 User 访问的时间。可惜的是,User 对象里并没有这个字段,所以决定将这些信息额外开辟一个空间进行存放。
`static Map<User,Long> userVisitMap = new HashMap<>();
...
userVisitMap.put(user, time);
`用完了 User 对象之后,其实是期望它被回收掉的。但是,由于它被 userVisitMap 引用,没有其他手段 remove 掉它。这个时候,就发生了内存泄漏(memory leak)。
这种情况还通常发生在一个没有设定上限的 Cache 系统,由于设置了不正确的引用方式,加上不正确的容量,很容易造成 OOM。
软引用 Soft references
软引用用于维护一些可有可无的对象。在内存足够的时候,软引用对象不会被回收,只有在内存不足时,系统则会回收软引用对象,如果回收了软引用对象之后仍然没有足够的内存,才会抛出内存溢出异常。
可以看到,这种特性非常适合用在缓存技术上。比如网页缓存、图片缓存等。
Guava 的 CacheBuilder 就提供了软引用和弱引用的设置方式。在这种场景中,软引用比强引用安全得多。
软引用可以和一个引用队列(ReferenceQueue)联合使用,如果软引用所引用的对象被垃圾回收,Java 虚拟机就会把这个软引用加入到与之关联的引用队列中。
看一下它的代码。软引用需要显式的声明,使用泛型来实现。
`// 伪代码
Object object = new Object();
SoftReference<Object> softRef = new SoftReference(object);
`这里有一个相关的 JVM 参数。它的意思是:每 MB 堆空闲空间中 SoftReference 的存活时间。这个值的默认时间是 1 秒(1000)。
`-XX:SoftRefLRUPolicyMSPerMB=<N>
`这里要特别说明的是,网络上一些流传的优化方法,即把这个值设置成 0,其实是错误的,这样容易引发故障。
这种比较偏门的优化手段,只有在对其原理相当了解的情况下,才能设置一些比较特殊的值。比如 0 值、无限大等,这种值在 JVM 的设置中最好不要发生。
弱引用 Weak references
弱引用对象相比较软引用要更加无用一些,它拥有更短的生命周期。
当 JVM 进行垃圾回收时,无论内存是否充足,都会回收被弱引用关联的对象。弱引用拥有更短的生命周期,在 Java 中用 java.lang.ref.WeakReference 类来表示。
它的应用场景和软引用类似,可以在一些对内存更加敏感的系统里采用。它的使用方式类似于下面的代码:
`// 伪代码
Object object = new Object();
WeakReference<Object> softRef = new WeakReference(object);
`虚引用 Phantom References
这是一种形同虚设的引用,在现实场景中用的不是很多。虚引用必须和引用队列(ReferenceQueue)联合使用。如果一个对象仅持有虚引用,那么它就和没有任何引用一样,在任何时候都可能被垃圾回收。
实际上,虚引用的 get 总是返回 null。
`Object object = new Object();
ReferenceQueue queue = new ReferenceQueue();
// 虚引用,必须与一个引用队列关联
PhantomReference pr = new PhantomReference(object, queue);
`虚引用主要用来跟踪对象被垃圾回收的活动。
当垃圾回收器准备回收一个对象时,如果发现它还有虚引用,就会在回收对象之前把这个虚引用加入到与之关联的引用队列中。
程序如果发现某个虚引用已经被加入到引用队列,那么就可以在所引用的对象的内存被回收之前采取必要的行动。
下面的方法就是一个用于监控 GC 发生的例子。
`private static void startMonitoring(ReferenceQueue<MyObject> referenceQueue, Reference<MyObject> ref) {
ExecutorService ex = Executors.newSingleThreadExecutor();
ex.execute(() -> {
while (referenceQueue.poll()!=ref) {
//don't hang forever
if(finishFlag){
break;
}
}
System.out.println("-- ref gc'ed --");
});
ex.shutdown();
}
`基于虚引用有一个更加优雅的实现方式,那就是 Java 9 以后新加入的 Cleaner,用来替代 Object 类的 finalizer 方法。
典型 OOM 场景

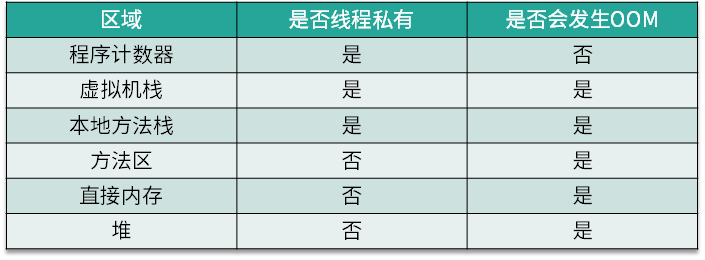

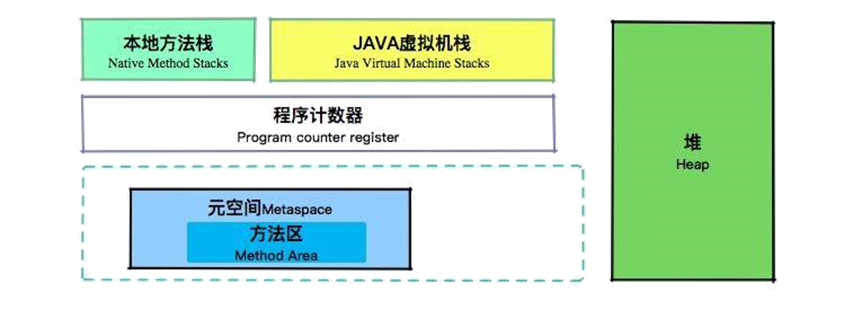

OOM 的全称是 Out Of Memory,那内存区域有哪些会发生 OOM 呢?可以从内存区域划分图上,看一下彩色部分。

可以看到除了程序计数器,其他区域都有 OOM 溢出的可能。但是最常见的还是发生在堆上。

所以 OOM 到底是什么引起的呢?有几个原因:
- 内存的容量太小了,需要扩容,或者需要调整堆的空间。
- 错误的引用方式,发生了内存泄漏。没有及时切断与 GC Roots 的关系。比如线程池里的线程,在复用的情况下忘记清理 ThreadLocal 的内容。
- 接口没有进行范围校验,外部传参超出范围。比如数据库查询时的每页条数等。
- 对堆外内存无限制的使用。这种情况一旦发生更加严重,会造成操作系统内存耗尽。

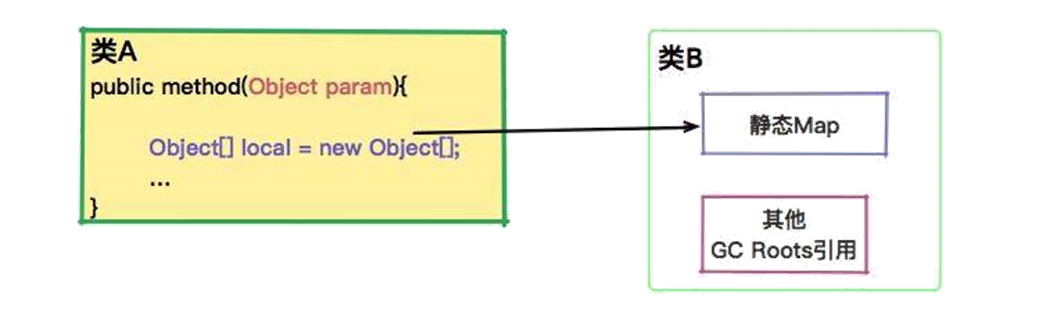

典型的内存泄漏场景,原因在于对象没有及时释放自己的引用。比如一个局部变量被外部的静态集合引用。

在平常写代码时,一定要注意这种情况,不要为了方便把对象到处引用。即使引用了,也要在合适时机进行手动清理。关于这部分的问题根源排查,将在实践文中详细介绍。
模拟内存溢出场景
堆溢出模拟
首先模拟堆溢出的情况,在模拟之前需要准备一份测试代码。这份代码开放了一个 HTTP 接口,触发它之后将每秒钟生成 1MB 的数据。由于它和 GC Roots 的强关联性,每次都不能被回收。
程序通过 JMX,将在每一秒创建数据之后输出一些内存区域的占用情况。然后通过访问 http://localhost:8888 触发后,它将一直运行直到堆溢出。
import com.sun.net.httpserver.HttpContext;
import com.sun.net.httpserver.HttpExchange;
import com.sun.net.httpserver.HttpServer;
import java.io.OutputStream;
import java.lang.management.ManagementFactory;
import java.lang.management.MemoryPoolMXBean;
import java.net.InetSocketAddress;
import java.util.ArrayList;
import java.util.List;
public class OOMTest {
public static final int _1MB = 1024 * 1024;
static List<byte[]> byteList = new ArrayList<>();
private static void oom(HttpExchange exchange) {
try {
String response = "oom begin!";
exchange.sendResponseHeaders(200, response.getBytes().length);
OutputStream os = exchange.getResponseBody();
os.write(response.getBytes());
os.close();
} catch (Exception ex) {
}
for (int i = 0; ; i++) {
byte[] bytes = new byte[_1MB];
byteList.add(bytes);
System.out.println(i + "MB");
memPrint();
try {
Thread.sleep(1000);
} catch (Exception e) {
}
}
}
static void memPrint() {
for (MemoryPoolMXBean memoryPoolMXBean : ManagementFactory.getMemoryPoolMXBeans()) {
System.out.println(memoryPoolMXBean.getName() +
" committed:" + memoryPoolMXBean.getUsage().getCommitted() +
" used:" + memoryPoolMXBean.getUsage().getUsed());
}
}
private static void srv() throws Exception {
HttpServer server = HttpServer.create(new InetSocketAddress(8888), 0);
HttpContext context = server.createContext("/");
context.setHandler(OOMTest::oom);
server.start();
}
public static void main(String[] args) throws Exception{
srv();
}
}使用 CMS 收集器进行垃圾回收,可以看到如下的信息。
命令:
java -Xmx20m -Xmn4m -XX:+UseConcMarkSweepGC -verbose:gc -Xlog:gc,
gc+ref=debug,gc+heap=debug,
gc+age=trace:file=/tmp/logs/gc_%p.log:tags,
uptime,
time,
level -Xlog:safepoint:file=/tmp/logs/safepoint_%p.log:tags,
uptime,
time,
level -XX:+HeapDumpOnOutOfMemoryError -XX:HeapDumpPath=/tmp/logs -XX:ErrorFile=/tmp/logs/hs_error_pid%p.log -XX:-OmitStackTraceInFastThrow OOMTest
输出:
[0.025s][info][gc] Using Concurrent Mark Sweep
0MB
CodeHeap 'non-nmethods' committed:2555904 used:1120512
Metaspace committed:4980736 used:854432
CodeHeap 'profiled nmethods' committed:2555904 used:265728
Compressed Class Space committed:524288 used:96184
Par Eden Space committed:3407872 used:2490984
Par Survivor Space committed:393216 used:0
CodeHeap 'non-profiled nmethods' committed:2555904 used:78592
CMS Old Gen committed:16777216 used:0
...省略
[16.377s][info][gc] GC(9) Concurrent Mark 1.592ms
[16.377s][info][gc] GC(9) Concurrent Preclean
[16.378s][info][gc] GC(9) Concurrent Preclean 0.721ms
[16.378s][info][gc] GC(9) Concurrent Abortable Preclean
[16.378s][info][gc] GC(9) Concurrent Abortable Preclean 0.006ms
[16.378s][info][gc] GC(9) Pause Remark 17M->17M(19M) 0.344ms
[16.378s][info][gc] GC(9) Concurrent Sweep
[16.378s][info][gc] GC(9) Concurrent Sweep 0.248ms
[16.378s][info][gc] GC(9) Concurrent Reset
[16.378s][info][gc] GC(9) Concurrent Reset 0.013ms
17MB
CodeHeap 'non-nmethods' committed:2555904 used:1120512
Metaspace committed:4980736 used:883760
CodeHeap 'profiled nmethods' committed:2555904 used:422016
Compressed Class Space committed:524288 used:92432
Par Eden Space committed:3407872 used:3213392
Par Survivor Space committed:393216 used:0
CodeHeap 'non-profiled nmethods' committed:2555904 used:88064
CMS Old Gen committed:16777216 used:16452312
[18.380s][info][gc] GC(10) Pause Initial Mark 18M->18M(19M) 0.187ms
[18.380s][info][gc] GC(10) Concurrent Mark
[18.384s][info][gc] GC(11) Pause Young (Allocation Failure) 18M->18M(19M) 0.186ms
[18.386s][info][gc] GC(10) Concurrent Mark 5.435ms
[18.395s][info][gc] GC(12) Pause Full (Allocation Failure) 18M->18M(19M) 10.572ms
[18.400s][info][gc] GC(13) Pause Full (Allocation Failure) 18M->18M(19M) 5.348ms
Exception in thread "main" java.lang.OutOfMemoryError: Java heap space
at OldOOM.main(OldOOM.java:20)
最后 JVM 在一阵疯狂的 GC 日志输出后进程停止了。在现实情况中,JVM 在停止工作之前很多会垂死挣扎一段时间,这个时候 GC 线程会造成 CPU 飙升,但其实它已经不能工作了。

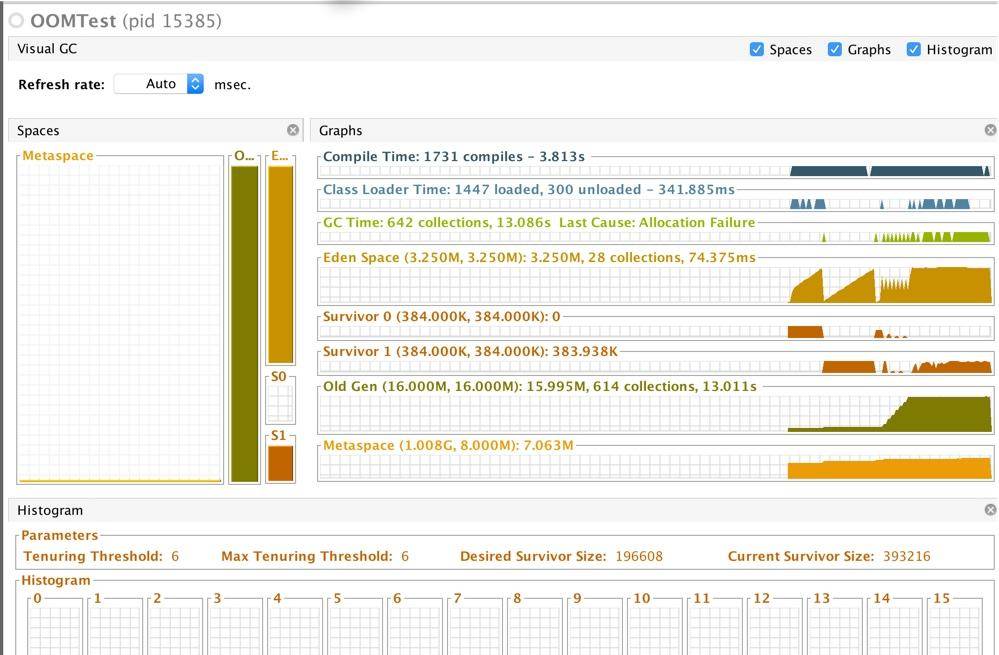

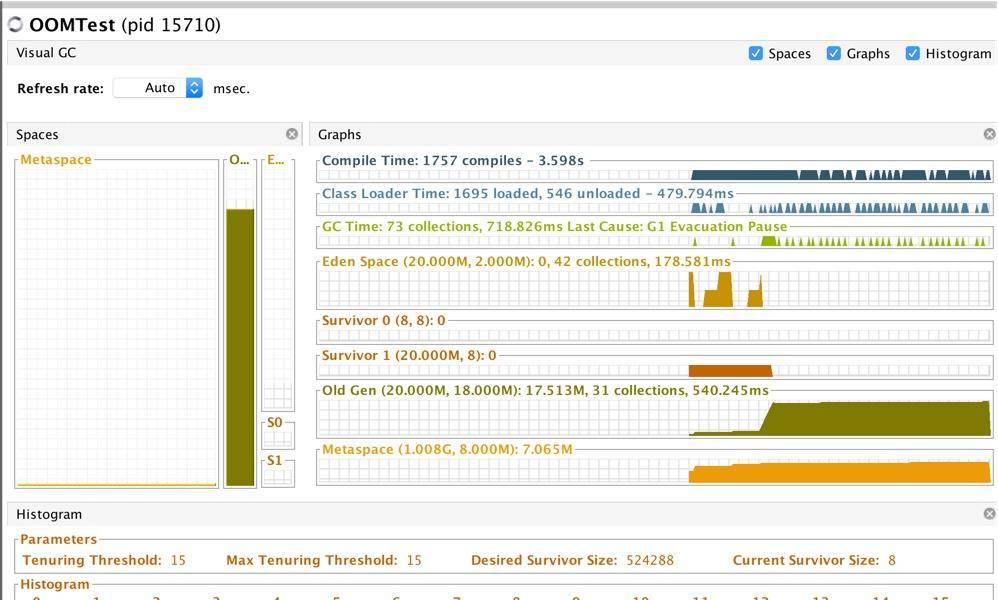

VisualVM 的截图展示了这个溢出结果。可以看到 Eden 区刚开始还是运行平稳的,内存泄漏之后就开始疯狂回收(其实是提升),老年代内存一直增长直到 OOM。

很多参数会影响对象的分配行为,但如果不是非常必要,一般不去调整它们。为了观察这些参数的默认值,通常使用 -XX:+PrintFlagsFinal 参数输出一些设置信息。
命令:
通过 -XX:+PrintFlagsFinal 观察参数默认值
uintx SurvivorRatio = 8 {product} {default}
Java13 输出了几百个参数和默认值,通过修改一些参数来观测一些不同的行为。
NewRatio 默认值为 2,表示年轻代是老年代的 1/2。追加参数 "-XX:NewRatio=1",可以把年轻代和老年代的空间大小调成一样大。在实践中,一般使用 -Xmn 来设置一个固定值。注意,这两个参数不要用在 G1 垃圾回收器中。
SurvivorRatio 默认值为 8,表示伊甸区和幸存区的比例。在上面的例子中,Eden 的内存大小为:0.8*4MB。S 分区不到 1MB,根本存不下 1MB 数据。
MaxTenuringThreshold 这个值在 CMS 下默认为 6,G1 下默认为 15。这是因为 G1 存在动态阈值计算。这个值和前面提到的对象提升有关,如果想要对象尽量长时间存在于年轻代,则在 CMS 中可以把它调整到 15。
java -XX:+PrintFlagsFinal -XX:+UseConcMarkSweepGC 2>&1 | grep MaxTenuringThreshold
java -XX:+PrintFlagsFinal -XX:+UseG1GC 2>&1 | grep MaxTenuringThreshold
PretenureSizeThreshold 这个参数默认值是 0,意味着所有的对象年轻代优先分配。把这个值调小一点,再观测 JVM 的行为。追加参数 -XX:PretenureSizeThreshold=1024,可以看到 VisualVM 中老年代的区域增长。
TargetSurvivorRatio 默认值为 50。在动态计算对象提升阈值的时候使用。计算时,会从年龄最小的对象开始累加,如果累加的对象大小大于幸存区的一半,则将当前的对象 age 作为新的阈值,年龄大于此阈值的对象直接进入老年代。工作中不建议调整这个值,如果要调,请调成比 50 大的值。
可以尝试着更改其他参数,比如垃圾回收器的种类,动态看一下效果。尤其注意每一项内存区域的内容变动,会对垃圾回收器有更好的理解。
UseAdaptiveSizePolicy,因为它和 CMS 不兼容,所以 CMS 下默认为 false,但 G1 下默认为 true。这是一个非常智能的参数,用来自适应调整空间大小。它会在每次 GC 之后重新计算 Eden、From、To 的大小。很多人在 Java 8 的一些配置中会见到这个参数,但其实在 CMS 和 G1 中是不需要显式设置的。
值得注意的是,Java 8 默认垃圾回收器是 Parallel Scavenge,它的这个参数是默认开启的,有可能会发生把幸存区自动调小的可能造成一些问题,显式的设置 SurvivorRatio 可以解决这个问题。
下面这张截图是切换到 G1 之后的效果。
java -Xmx20m -XX:+UseG1GC -verbose:gc -Xlog:gc,gc+ref=debug,gc+heap=debug,gc+age=trace:file=/tmp/logs/gc_%p.log:tags,uptime,time,level -Xlog:safepoint:file=/tmp/logs/safepoint_%p.log:tags,uptime,time,level -XX:+HeapDumpOnOutOfMemoryError -XX:HeapDumpPath=/tmp/logs -XX:ErrorFile=/tmp/logs/hs_error_pid%p.log -XX:-OmitStackTraceInFastThrow OOMTest

可以通过下面这个命令调整小堆区的大小来看一下这个过程。
-XX:G1HeapRegionSize=<N>M
元空间溢出
堆一般都是指定大小的,但元空间不是。所以如果元空间发生内存溢出会更加严重,会造成操作系统的内存溢出。在使用的时候也会给它设置一个上限。
元空间溢出主要是由于加载的类太多,或者动态生成的类太多。下面是一段模拟代码。通过访问 http://localhost:8888 触发后,它将会发生元空间溢出。
import com.sun.net.httpserver.HttpContext;
import com.sun.net.httpserver.HttpExchange;
import com.sun.net.httpserver.HttpServer;
import java.io.OutputStream;
import java.lang.reflect.InvocationHandler;
import java.lang.reflect.Method;
import java.lang.reflect.Proxy;
import java.net.InetSocketAddress;
import java.net.URL;
import java.net.URLClassLoader;
import java.util.HashMap;
import java.util.Map;
public class MetaspaceOOMTest {
public interface Facade {
void m(String input);
}
public static class FacadeImpl implements Facade {
@Override
public void m(String name) {
}
}
public static class MetaspaceFacadeInvocationHandler implements InvocationHandler {
private Object impl;
public MetaspaceFacadeInvocationHandler(Object impl) {
this.impl = impl;
}
@Override
public Object invoke(Object proxy, Method method, Object[] args) throws Throwable {
return method.invoke(impl, args);
}
}
private static Map<String, Facade> classLeakingMap = new HashMap<String, Facade>();
private static void oom(HttpExchange exchange) {
try {
String response = "oom begin!";
exchange.sendResponseHeaders(200, response.getBytes().length);
OutputStream os = exchange.getResponseBody();
os.write(response.getBytes());
os.close();
} catch (Exception ex) {
}
try {
for (int i = 0; ; i++) {
String jar = "file:" + i + ".jar";
URL[] urls = new URL[]{new URL(jar)};
URLClassLoader newClassLoader = new URLClassLoader(urls);
Facade t = (Facade) Proxy.newProxyInstance(newClassLoader,
new Class<?>[]{Facade.class},
new MetaspaceFacadeInvocationHandler(new FacadeImpl()));
classLeakingMap.put(jar, t);
}
} catch (Exception e) {
}
}
private static void srv() throws Exception {
HttpServer server = HttpServer.create(new InetSocketAddress(8888), 0);
HttpContext context = server.createContext("/");
context.setHandler(MetaspaceOOMTest::oom);
server.start();
}
public static void main(String[] args) throws Exception {
srv();
}
}这段代码将使用 Java 自带的动态代理类不断的生成新的 class。
java -Xmx20m -Xmn4m -XX:+UseG1GC -verbose:gc -Xlog:gc,gc+ref=debug,gc+heap=debug,gc+age=trace:file=/tmp/logs/gc_%p.log:tags,uptime,time,level -Xlog:safepoint:file=/tmp/logs/safepoint_%p.log:tags,uptime,time,level -XX:+HeapDumpOnOutOfMemoryError -XX:HeapDumpPath=/tmp/logs -XX:ErrorFile=/tmp/logs/hs_error_pid%p.log -XX:-OmitStackTraceInFastThrow -XX:MetaspaceSize=16M -XX:MaxMetaspaceSize=16M MetaspaceOOMTest

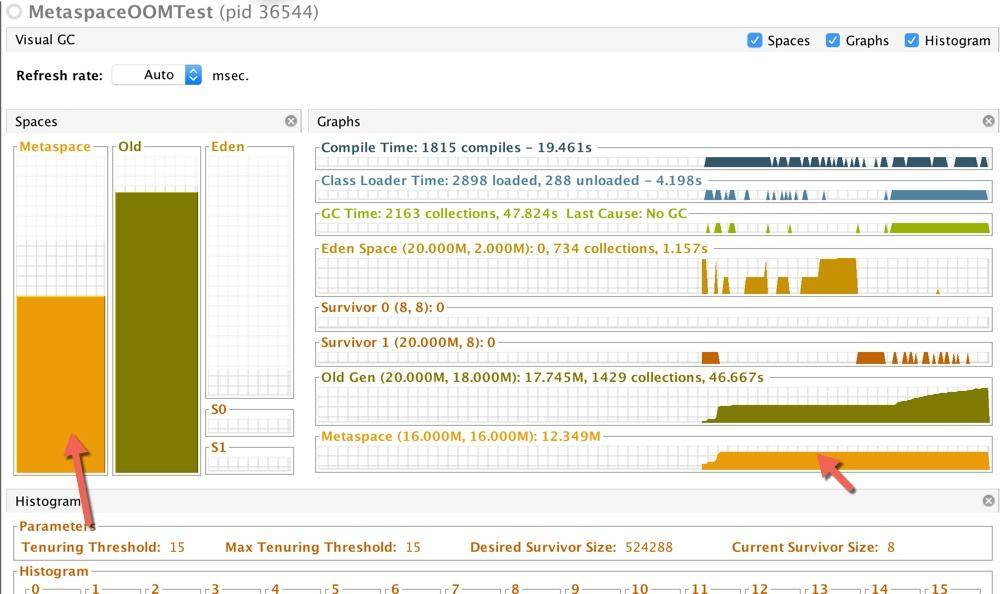

在启动的时候,限制 Metaspace 空间大小为 16MB。可以看到运行一小会之后,Metaspace 会发生内存溢出。
[6.509s][info][gc] GC(28) Pause Young (Concurrent Start) (Metadata GC Threshold) 9M->9M(20M) 1.186ms
[6.509s][info][gc] GC(30) Concurrent Cycle
[6.534s][info][gc] GC(29) Pause Full (Metadata GC Threshold) 9M->9M(20M) 25.165ms
[6.556s][info][gc] GC(31) Pause Full (Metadata GC Clear Soft References) 9M->9M(20M) 21.136ms
[6.556s][info][gc] GC(30) Concurrent Cycle 46.668ms
java.lang.OutOfMemoryError: Metaspace
Dumping heap to /tmp/logs/java_pid36723.hprof ...
Heap dump file created [17362313 bytes in 0.134 secs]

但假如把堆 Metaspace 的限制给去掉,会更可怕。它占用的内存会一直增长。
堆外内存溢出
严格来说,上面的 Metaspace 也是属于堆外内存的。但是这里的堆外内存指的是 Java 应用程序通过直接方式从操作系统中申请的内存。所以严格来说,这里是指直接内存。
程序将通过 ByteBuffer 的 allocateDirect 方法每 1 秒钟申请 1MB 的直接内存。不要忘了通过链接触发这个过程。
但是,使用 VisualVM 看不到这个过程,使用 JMX 的 API 同样也看不到。关于这部分内容,将在堆外内存排查节进行详细介绍。
import com.sun.net.httpserver.HttpContext;
import com.sun.net.httpserver.HttpExchange;
import com.sun.net.httpserver.HttpServer;
import java.io.OutputStream;
import java.lang.management.ManagementFactory;
import java.lang.management.MemoryPoolMXBean;
import java.net.InetSocketAddress;
import java.nio.ByteBuffer;
import java.util.ArrayList;
import java.util.List;
public class OffHeapOOMTest {
public static final int _1MB = 1024 * 1024;
static List<ByteBuffer> byteList = new ArrayList<>();
private static void oom(HttpExchange exchange) {
try {
String response = "oom begin!";
exchange.sendResponseHeaders(200, response.getBytes().length);
OutputStream os = exchange.getResponseBody();
os.write(response.getBytes());
os.close();
} catch (Exception ex) {
}
for (int i = 0; ; i++) {
ByteBuffer buffer = ByteBuffer.allocateDirect(_1MB);
byteList.add(buffer);
System.out.println(i + "MB");
memPrint();
try {
Thread.sleep(1000);
} catch (Exception e) {
}
}
}
private static void srv() throws Exception {
HttpServer server = HttpServer.create(new InetSocketAddress(8888), 0);
HttpContext context = server.createContext("/");
context.setHandler(OffHeapOOMTest::oom);
server.start();
}
public static void main(String[] args) throws Exception {
srv();
}
static void memPrint() {
for (MemoryPoolMXBean memoryPoolMXBean : ManagementFactory.getMemoryPoolMXBeans()) {
System.out.println(memoryPoolMXBean.getName() +
" committed:" + memoryPoolMXBean.getUsage().getCommitted() +
" used:" + memoryPoolMXBean.getUsage().getUsed());
}
}

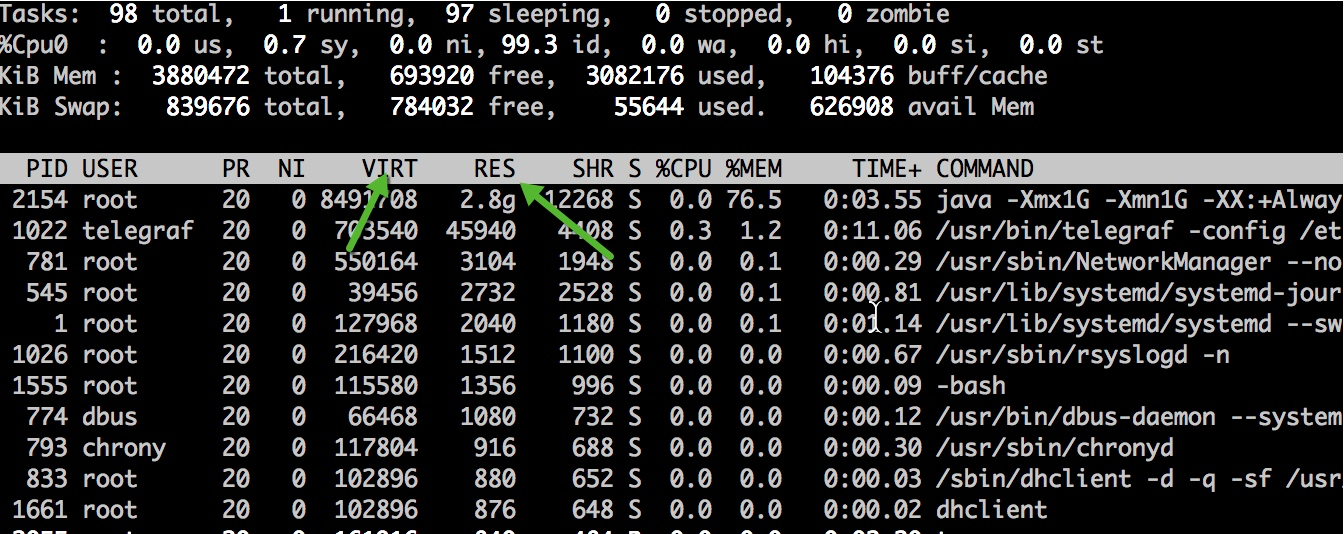

}通过 top 或者操作系统的监控工具能够看到内存占用的明显增长。为了限制这些危险的内存申请,如果确定在程序中用到了大量的 JNI 和 JNA 操作,要显式的设置 MaxDirectMemorySize 参数。
以下是程序运行一段时间抛出的错误。
Exception in thread "Thread-2" java.lang.OutOfMemoryError: Direct buffer memory
at java.nio.Bits.reserveMemory(Bits.java:694)
at java.nio.DirectByteBuffer.<init>(DirectByteBuffer.java:123)
at java.nio.ByteBuffer.allocateDirect(ByteBuffer.java:311)
at OffHeapOOMTest.oom(OffHeapOOMTest.java:27)
at com.sun.net.httpserver.Filter$Chain.doFilter(Filter.java:79)
at sun.net.httpserver.AuthFilter.doFilter(AuthFilter.java:83)
at com.sun.net.httpserver.Filter$Chain.doFilter(Filter.java:82)
at sun.net.httpserver.ServerImpl$Exchange$LinkHandler.handle(ServerImpl.java:675)
at com.sun.net.httpserver.Filter$Chain.doFilter(Filter.java:79)
at sun.net.httpserver.ServerImpl$Exchange.run(ServerImpl.java:647)
at sun.net.httpserver.ServerImpl$DefaultExecutor.execute(ServerImpl.java:158)
at sun.net.httpserver.ServerImpl$Dispatcher.handle(ServerImpl.java:431)
at sun.net.httpserver.ServerImpl$Dispatcher.run(ServerImpl.java:396)
at java.lang.Thread.run(Thread.java:748)
启动命令。
java -XX:MaxDirectMemorySize=10M -Xmx10M OffHeapOOMTest
栈溢出
还记得虚拟机栈么?栈溢出指的就是这里的数据太多造成的溢出。通过 -Xss 参数可以设置它的大小。比如下面的命令就是设置栈大小为 128K。
-Xss128K
从这里也能了解到,由于每个线程都有一个虚拟机栈,线程的开销也是要占用内存的。如果系统中的线程数量过多,那么占用内存的大小也是非常可观的。
栈溢出不会造成 JVM 进程死亡,危害"相对较小"。下面是一个简单的模拟栈溢出的代码,只需要递归调用就可以了。
public class StackOverflowTest {
static int count = 0;
static void a() {
System.out.println(count);
count++;
b();
}
static void b() {
System.out.println(count);
count++;
a();
}
public static void main(String[] args) throws Exception {
a();
}
}运行后,程序直接报错。
Exception in thread "main" java.lang.StackOverflowError
at java.io.PrintStream.write(PrintStream.java:526)
at java.io.PrintStream.print(PrintStream.java:597)
at java.io.PrintStream.println(PrintStream.java:736)
at StackOverflowTest.a(StackOverflowTest.java:5)
如果应用经常发生这种情况,可以试着调大这个值。但一般都是因为程序错误引起的,最好检查一下自己的代码。
进程异常退出
上面这几种溢出场景都有明确的原因和报错,排查起来也是非常容易的。但是还有一类应用死亡的时候静悄悄的,什么都没留下。
Java 进程没了,什么都没留下,直接蒸发不见了,这是已经不止一个同学问过的问题。

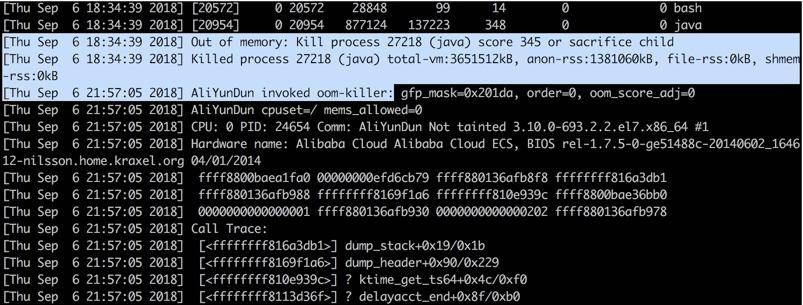

执行 dmesg 命令,大概率会看到进程崩溃信息躺在那里。

为了能看到发生的时间,习惯性加上参数 T(dmesg -T)。
这个现象其实和 Linux 的内存管理有关。由于 Linux 系统采用的是虚拟内存分配方式,JVM 的代码、库、堆和栈的使用都会消耗内存,但是申请出来的内存只要没真正 access 过,是不算的,因为没有真正为之分配物理页面。
随着使用内存越用越多。第一层防护墙就是 SWAP;当 SWAP 也用的差不多了,会尝试释放 cache;当这两者资源都耗尽,杀手就出现了。oom-killer 会在系统内存耗尽的情况下跳出来,选择性地干掉一些进程以求释放一点内存。
所以这时候 Java 进程是操作系统"主动"终结的,JVM 连发表遗言的机会都没有。这个信息只能在操作系统日志里查找。
要解决这种问题,首先不能太贪婪。比如一共 8GB 的机器,把整整 7.5GB 都分配给了 JVM。当操作系统内存不足时,JVM 就可能成为 oom-killer 的猎物。
相对于被动终结,还有一种主动求死的方式。有些程序会在代码里面做一些判断,直接调用 System.exit() 函数。
这个函数危险得很,它将强制终止应用,而且什么都不会留下。应该扫描代码,确保这样的逻辑不会存在。
再聊一种最初级最常见还经常发生的、会造成应用程序意外死亡的情况,那就是对 Java 程序错误的启动方式。
很多同学对 Linux 不是很熟悉,使用 XShell 登陆之后调用下面的命令进行启动。
java com.cn.AA &
这样调用还算有点意识,在最后使用了"&"号,以期望进程在后台运行。但可惜的是,很多情况下随着 XShell Tab 页的关闭或者等待超时,后面的 Java 进程就随着一块停止了,很让人困惑。
正确的启动方式是使用 nohup 关键字,或者阻塞在其他更加长命的进程里(比如 docker)。
nohup java com.cn.AA &
进程这种静悄悄的死亡方式,通常会给问题排查带来更多的困难。
在发生问题时,要确保留下足够的证据来支持接下来的分析。
通常,在关闭服务的时候会使用"kill -15",而不是"kill -9",以便让服务在临死之前喘口气。信号 9 和 15 的区别是面试经常问的一个问题,也是一种非常有效的手段。
内存泄漏排查
1. GC 引起 CPU 飙升
有个线上应用,单节点在运行一段时间后 CPU 的使用会飙升。一旦飙升,一般怀疑某个业务逻辑的计算量太大,或者是触发了死循环(比如著名的 HashMap 高并发引起的死循环),但排查到最后其实是 GC 的问题。
在 Linux 上,分析哪个线程引起的 CPU 问题通常有一个固定的步骤。下面分解这个过程,这是面试频率极高的一个问题。

(1)使用 top 命令查找到使用 CPU 最多的某个进程,记录它的 pid。使用 Shift + P 快捷键可以按 CPU 的使用率进行排序。
top(2)再次使用 top 命令,加 -H 参数,查看某个进程中使用 CPU 最多的某个线程,记录线程的 ID。
top -Hp $pid(3)使用 printf 函数,将十进制的 tid 转化成十六进制。
printf %x $tid(4)使用 jstack 命令,查看 Java 进程的线程栈。
jstack $pid >$pid.log(5)使用 less 命令查看生成的文件,并查找刚才转化的十六进制 tid,找到发生问题的线程上下文。

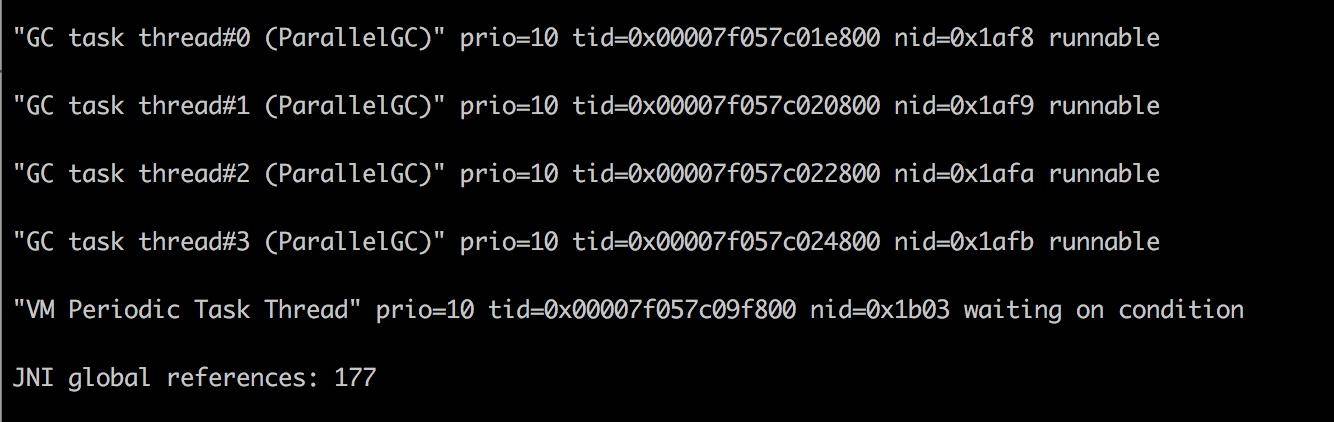

less $pid.log在 jstack 日志中找到了 CPU 使用最多的几个线程。

可以看到问题发生的根源是堆已经满了,但是又没有发生 OOM,于是 GC 进程就一直在那里回收,回收的效果又非常一般,造成 CPU 升高应用假死。
接下来的具体问题排查就需要把内存 dump 一份下来,使用 MAT 等工具分析具体原因了(将在第 12 节讲解)。
2. 现场保留
可以看到这个过程是繁杂而冗长的,需要记忆很多内容。现场保留可以使用自动化方式将必要的信息保存下来,那一般在线上系统会保留哪些信息呢?下面进行一下总结。
2.1. 瞬时态和历史态

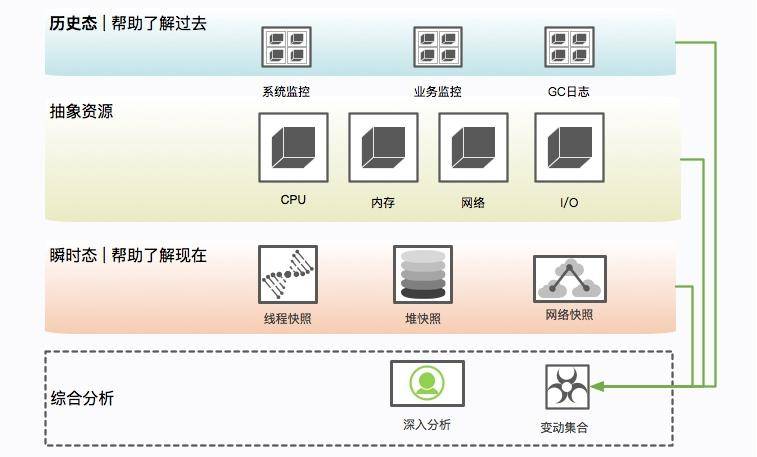

为了协助分析,这里创造了两个名词:瞬时态和历史态。瞬时态是指当时发生的、快照类型的元素;历史态是指按照频率抓取的、有固定监控项的资源变动图。
有很多信息,比如 CPU、系统内存等,瞬时态的价值就不如历史态来得直观一些。因为瞬时状态无法体现一个趋势性问题(比如斜率、求导等),而这些信息的获取一般依靠监控系统的协作。
但对于 lsof、heap 等这种没有时间序列概念的混杂信息,体积都比较大,无法进入监控系统产生有用价值,就只能通过瞬时态进行分析。在这种情况下瞬时态的价值反而更大一些。常见的堆快照就属于瞬时状态。
问题不是凭空产生的,在分析时一般要收集系统的整体变更集合,比如代码变更、网络变更,甚至数据量的变化。

接下来对每一项资源的获取方式进行介绍。
2.2. 保留信息
(1)系统当前网络连接
ss -antp > $DUMP_DIR/ss.dump 2>&1其中,ss 命令将系统的所有网络连接输出到 ss.dump 文件中。使用 ss 命令而不是 netstat 的原因,是因为 netstat 在网络连接非常多的情况下执行非常缓慢。
后续的处理,可通过查看各种网络连接状态的梳理,来排查 TIME_WAIT 或者 CLOSE_WAIT,或者其他连接过高的问题,非常有用。
线上有个系统更新之后,监控到 CLOSE_WAIT 的状态突增,最后整个 JVM 都无法响应。CLOSE_WAIT 状态的产生一般都是代码问题,使用 jstack 最终定位到是因为 HttpClient 的不当使用而引起的,多个连接不完全主动关闭。
(2)网络状态统计
netstat -s > $DUMP_DIR/netstat-s.dump 2>&1此命令将网络统计状态输出到 netstat-s.dump 文件中。它能够按照各个协议进行统计输出,对把握当时整个网络状态有非常大的作用。
sar -n DEV 1 2 > $DUMP_DIR/sar-traffic.dump 2>&1上面这个命令会使用 sar 输出当前的网络流量。在一些速度非常高的模块上,比如 Redis、Kafka,就经常发生跑满网卡的情况。如果 Java 程序和它们在一起运行,资源则会被挤占,表现形式就是网络通信非常缓慢。
(3)进程资源
lsof -p $PID > $DUMP_DIR/lsof-$PID.dump这是个非常强大的命令,通过查看进程能看到打开了哪些文件。它可以以进程的维度来查看整个资源的使用情况,包括每条网络连接、每个打开的文件句柄。同时也可以很容易地看到连接到了哪些服务器、使用了哪些资源。这个命令在资源非常多的情况下输出稍慢,请耐心等待。
(4)CPU 资源
mpstat > $DUMP_DIR/mpstat.dump 2>&1
vmstat 1 3 > $DUMP_DIR/vmstat.dump 2>&1
sar -p ALL > $DUMP_DIR/sar-cpu.dump 2>&1
uptime > $DUMP_DIR/uptime.dump 2>&1主要用于输出当前系统的 CPU 和负载,便于事后排查。这几个命令的功能有不少重合,使用者要注意甄别。
(5)I/O 资源
iostat -x > $DUMP_DIR/iostat.dump 2>&1一般,以计算为主的服务节点 I/O 资源会比较正常,但有时也会发生问题,比如日志输出过多,或者磁盘问题等。此命令可以输出每块磁盘的基本性能信息,用来排查 I/O 问题。在第 8 节介绍的 GC 日志分磁盘问题就可以使用这个命令去发现。
(6)内存问题
free -h > $DUMP_DIR/free.dump 2>&1free 命令能够大体展现操作系统的内存概况,这是故障排查中一个非常重要的点,比如 SWAP 影响了 GC,SLAB 区挤占了 JVM 的内存。
(7)其他全局
ps -ef > $DUMP_DIR/ps.dump 2>&1
dmesg > $DUMP_DIR/dmesg.dump 2>&1
sysctl -a > $DUMP_DIR/sysctl.dump 2>&1dmesg 是许多静悄悄死掉的服务留下的最后一点线索。当然,ps 作为执行频率最高的一个命令,它当时的输出信息也必然有一些可以参考的价值。
另外,由于内核的配置参数会对系统和 JVM 产生影响,所以也输出了一份。
(8)进程快照,最后的遗言(jinfo)
${JDK_BIN}jinfo $PID > $DUMP_DIR/jinfo.dump 2>&1此命令将输出 Java 的基本进程信息,包括环境变量和参数配置,可以查看是否因为一些错误的配置造成了 JVM 问题。
(9)dump 堆信息
${JDK_BIN}jstat -gcutil $PID > $DUMP_DIR/jstat-gcutil.dump 2>&1
${JDK_BIN}jstat -gccapacity $PID > $DUMP_DIR/jstat-gccapacity.dump 2>&1jstat 将输出当前的 gc 信息。一般基本能大体看出一个端倪,如果不能,可借助 jmap 来进行分析。
(10)堆信息
${JDK_BIN}jmap $PID > $DUMP_DIR/jmap.dump 2>&1
${JDK_BIN}jmap -heap $PID > $DUMP_DIR/jmap-heap.dump 2>&1
${JDK_BIN}jmap -histo $PID > $DUMP_DIR/jmap-histo.dump 2>&1
${JDK_BIN}jmap -dump:format=b,file=$DUMP_DIR/heap.bin $PID > /dev/null 2>&1jmap 将会得到当前 Java 进程的 dump 信息。如上所示,其实最有用的就是第 4 个命令,但是前面三个能够对系统概况进行大体判断。
因为第 4 个命令产生的文件一般都非常大。而且需要下载下来,导入 MAT 这样的工具进行深入分析才能获取结果。这是分析内存泄漏一个必经的过程。
(11)JVM 执行栈
${JDK_BIN}jstack $PID > $DUMP_DIR/jstack.dump 2>&1jstack 将会获取当时的执行栈。一般会多次取值,这里取一次即可。这些信息非常有用,能够还原 Java 进程中的线程情况。
top -Hp $PID -b -n 1 -c > $DUMP_DIR/top-$PID.dump 2>&1为了能够得到更加精细的信息,使用 top 命令来获取进程中所有线程的 CPU 信息,这样就能看到资源到底耗费在什么地方了。
(12)高级替补
kill -3 $PID有时候 jstack 并不能够运行,有很多原因,比如 Java 进程几乎不响应了等之类的情况。会尝试向进程发送 kill -3 信号,这个信号将会打印 jstack 的 trace 信息到日志文件中,是 jstack 的一个替补方案。

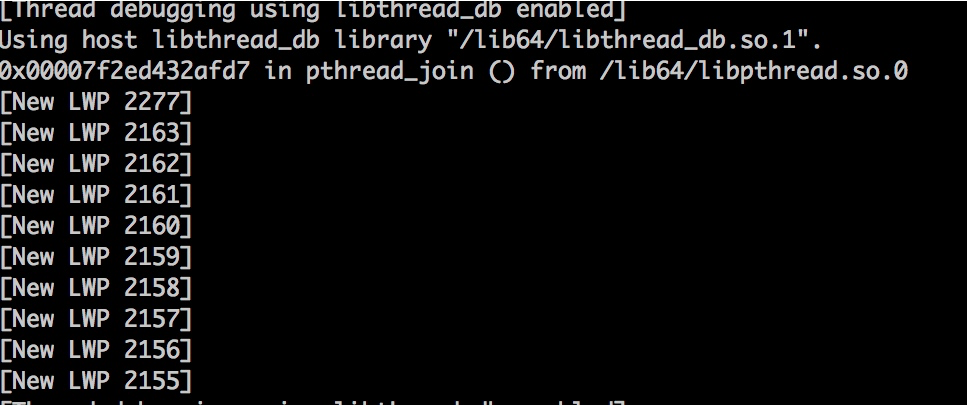

gcore -o $DUMP_DIR/core $PID对于 jmap 无法执行的问题也有替补,那就是 GDB 组件中的 gcore,将会生成一个 core 文件。可以使用如下的命令去生成 dump:
${JDK_BIN}jhsdb jmap --exe ${JDK}java --core $DUMP_DIR/core --binaryheap3. 内存泄漏的现象
稍微提一下 jmap 命令,它在 9 版本里被干掉了,取而代之的是 jhsdb,可以像下面的命令一样使用。
jhsdb jmap --heap --pid 37340
jhsdb jmap --pid 37288
jhsdb jmap --histo --pid 37340

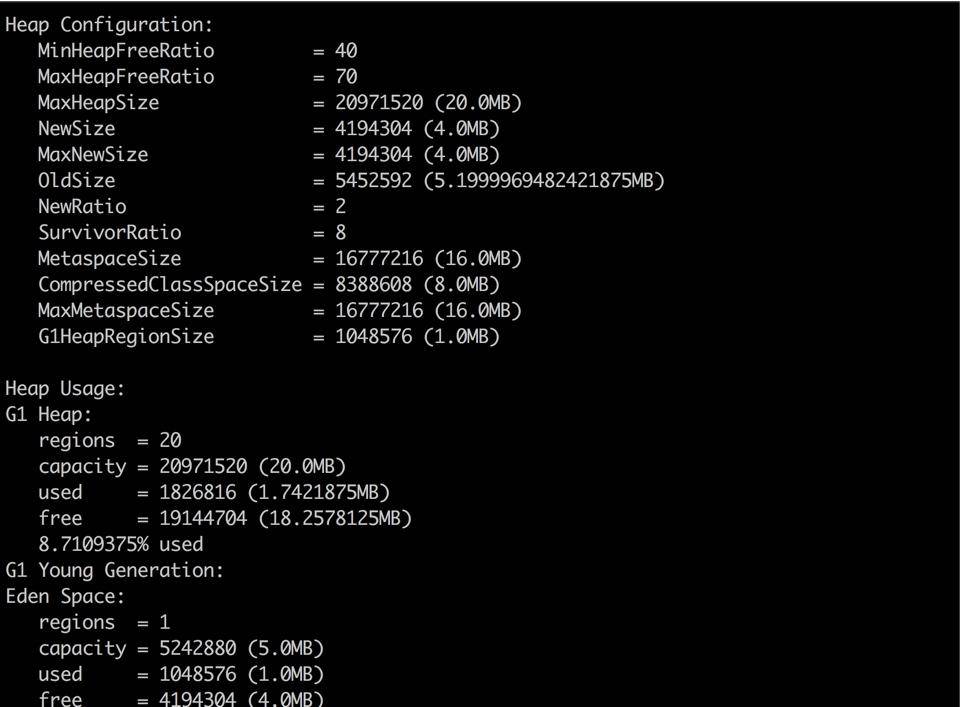

jhsdb jmap --binaryheap --pid 37340heap 参数能够看到大体的内存布局,以及每一个年代中的内存使用情况。这和前面介绍的内存布局,以及在 VisualVM 中看到的没有什么不同。但由于它是命令行,所以使用更加广泛。

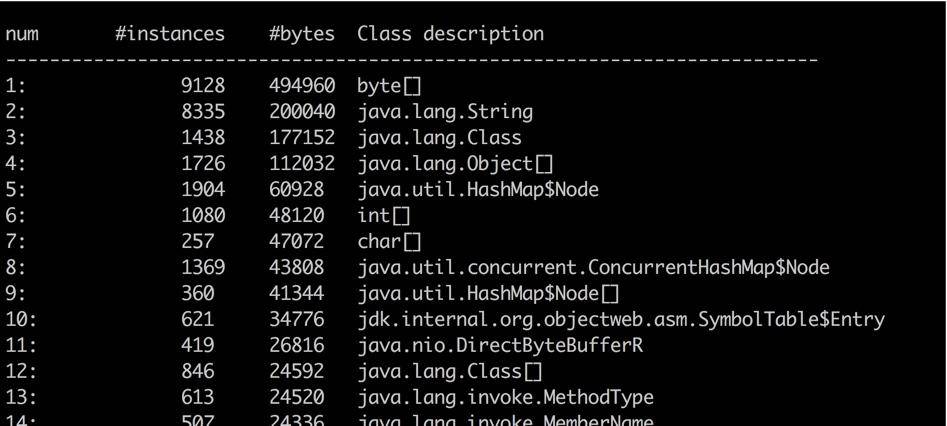

histo 能够大概地看到系统中每一种类型占用的空间大小,用于初步判断问题。比如某个对象 instances 数量很小,但占用的空间很大,这就说明存在大对象。但它也只能看大概的问题,要找到具体原因还是要 dump 出当前 live 的对象。

一般内存溢出,表现形式就是 Old 区的占用持续上升,即使经过了多轮 GC 也没有明显改善。前面提到了 GC Roots,内存泄漏的根本就是有些对象并没有切断和 GC Roots 的关系,可通过一些工具看到它们的联系。
4. 一个卡顿实例
有一个关于服务的某个实例,经常发生服务卡顿。由于服务的并发量是比较高的,所以表现也非常明显。这个服务和第 8 节的高并发服务类似,每多停顿 1 秒钟,几万用户的请求就会感到延迟。
统计、类比了此服务其他实例的 CPU、内存、网络、I/O 资源,区别并不是很大,所以一度怀疑是机器硬件的问题。
接下来对比了节点的 GC 日志,发现无论是 Minor GC 还是 Major GC,这个节点所花费的时间都比其他实例长得多。
通过仔细观察发现,在 GC 发生的时候 vmstat 的 si、so 飙升得非常严重,这和其他实例有着明显的不同。
使用 free 命令再次确认,发现 SWAP 分区使用的比例非常高。引起的具体原因是什么呢?
更详细的操作系统内存分布,从 /proc/meminfo 文件中可以看到具体的逻辑内存块大小,有多达 40 项的内存信息,这些信息都可以通过遍历 /proc 目录的一些文件获取。注意到 slabtop 命令显示的有一些异常,dentry(目录高速缓冲)占用非常高。
问题最终定位到是由于某个运维工程师执行了一句命令:
find / | grep "x"他是想找一个叫做 x 的文件,看看在哪台服务器上。结果这些老服务器由于文件太多,扫描后这些文件信息都缓存到了 slab 区上。而服务器开了 swap,操作系统发现物理内存占满后并没有立即释放 cache,导致每次 GC 都要和硬盘打一次交道。
解决方式就是关闭 SWAP 分区。
swap 是很多性能场景的万恶之源,建议禁用。当应用真正高并发了,SWAP 绝对能让人体验到它魔鬼性的一面:进程倒是死不了了,但 GC 时间长的却让人无法忍受。
5. 内存泄漏

再来聊一下内存溢出和内存泄漏的区别。
内存溢出是一个结果,而内存泄漏是一个原因。内存溢出的原因有内存空间不足、配置错误等因素。
不再被使用的对象没有被回收、没有及时切断与 GC Roots 的联系,这就是内存泄漏。内存泄漏是一些错误的编程方式,或者过多的无用对象创建引起的。
举个例子,有团队使用了 HashMap 做缓存,但是并没有设置超时时间或者 LRU 策略,造成了放入 Map 对象的数据越来越多,而产生内存泄漏。
再来看一个经常发生的内存泄漏的例子,也是由于 HashMap 产生的。代码如下,由于没有重写 Key 类的 hashCode 和 equals 方法,造成了放入 HashMap 的所有对象都无法被取出来,它们和外界失联了。所以下面的代码结果是 null。
//leak example
import java.util.HashMap;
import java.util.Map;
public class HashMapLeakDemo {
public static class Key {
String title;
public Key(String title) {
this.title = title;
}
}
public static void main(String[] args) {
Map<Key, Integer> map = new HashMap<>();
map.put(new Key("1"), 1);
map.put(new Key("2"), 2);
map.put(new Key("3"), 2);
Integer integer = map.get(new Key("2"));
System.out.println(integer);
}
}即使提供了 equals 方法和 hashCode 方法,也要非常小心,尽量避免使用自定义的对象作为 Key。仓库中 dog 目录有一个实际的、有问题的例子,可以尝试排查一下。
再看一个例子,关于文件处理器的应用,在读取或者写入一些文件之后,由于发生了一些异常,close 方法又没有放在 finally 块里面,造成了文件句柄的泄漏。由于文件处理十分频繁,产生了严重的内存泄漏问题。
另外,对 Java API 的一些不当使用也会造成内存泄漏。很多同学喜欢使用 String 的 intern 方法,但如果字符串本身是一个非常长的字符串,而且创建之后不再被使用,则会造成内存泄漏。
import java.util.UUID;
public class InternDemo {
static String getLongStr() {
StringBuilder sb = new StringBuilder();
for (int i = 0; i < 100000; i++) {
sb.append(UUID.randomUUID().toString());
}
return sb.toString();
}
public static void main(String[] args) {
while (true) {
getLongStr().intern();
}
}
}利用 MAT 定位根因
1. 工具介绍
有很多工具能够帮助分析这份内存快照。在前面已多次提到 VisualVm 这个工具,它同样可以加载和分析这份 dump 数据,虽然比较"寒碜"。
专业的事情要有专业的工具来做,下面要介绍一款专业的开源分析工具,即 MAT。
MAT 工具是基于 Eclipse 平台开发的,本身是一个 Java 程序,所以如果堆快照比较大的话,则需要一台内存比较大的分析机器,并给 MAT 本身加大初始内存,这个可以修改安装目录中的 MemoryAnalyzer.ini 文件。

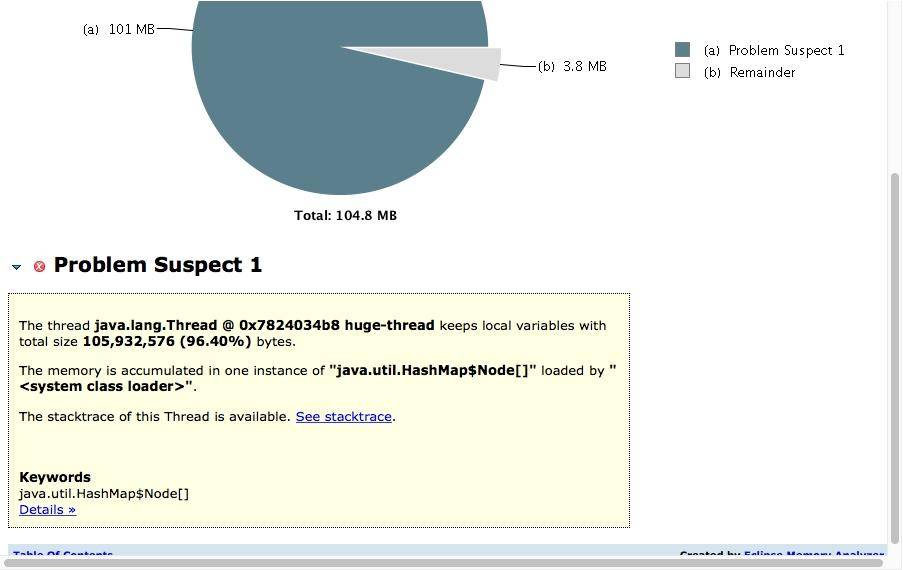

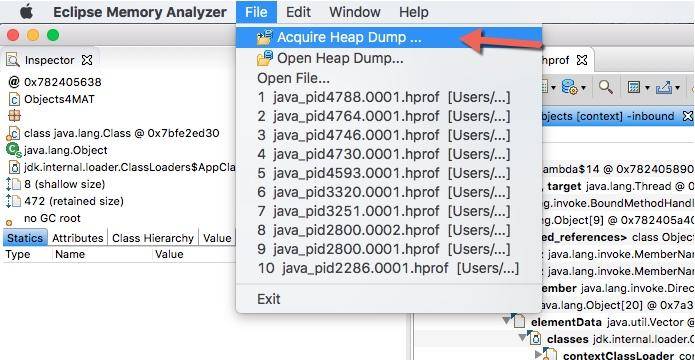

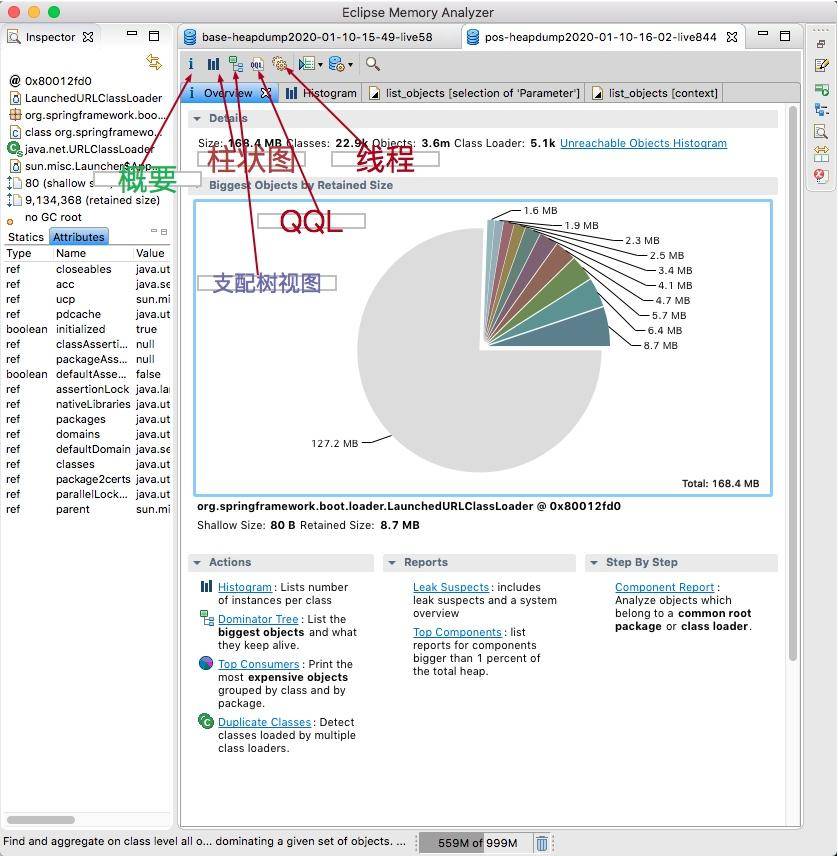

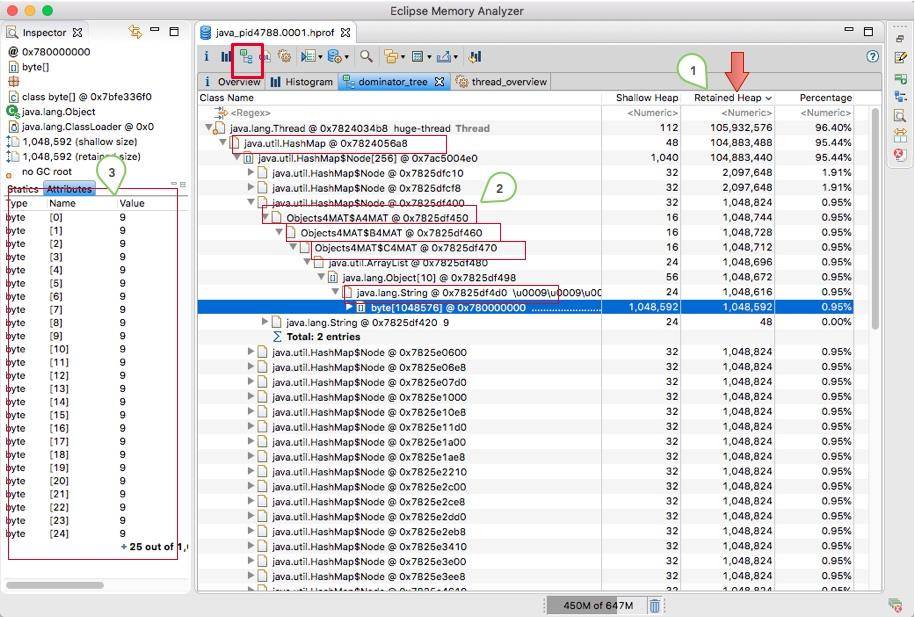

看一下 MAT 工具的截图,主要的功能都体现在工具栏上。其中,默认的启动界面展示了占用内存最高的一些对象,并有一些常用的快捷方式。通常,发生内存泄漏的对象会在快照中占用比较大的比重,分析这些比较大的对象是切入问题的第一步。

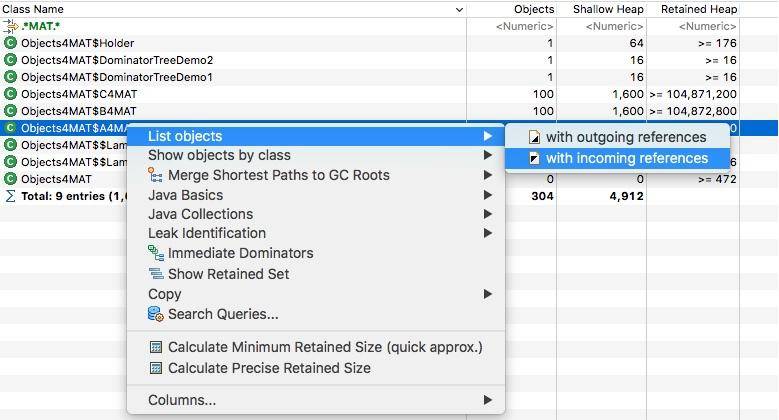

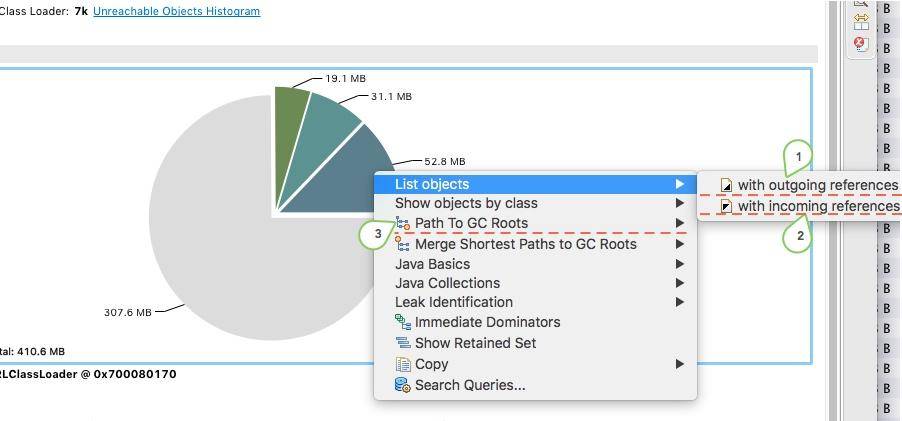

点击对象可以浏览对象的引用关系,这是一个非常有用的功能:
- outgoing references 对象的引出
- incoming references 对象的引入

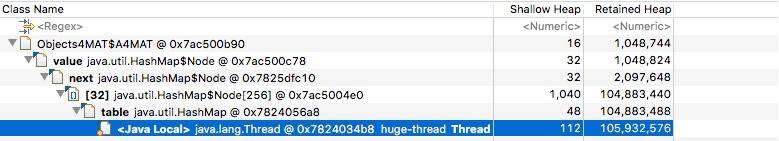

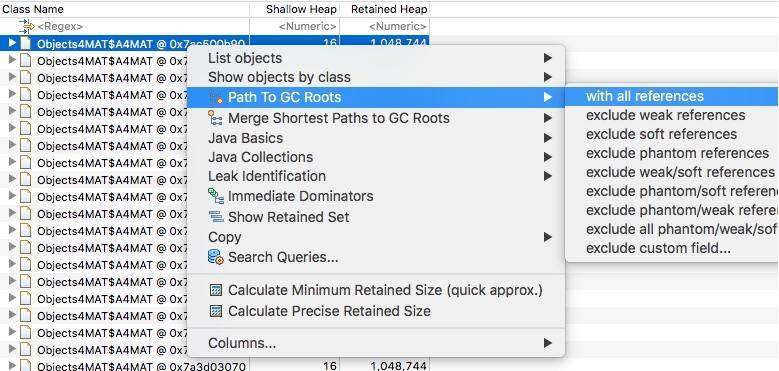

path to GC Roots 这是快速分析的一个常用功能,显示和 GC Roots 之间的路径。

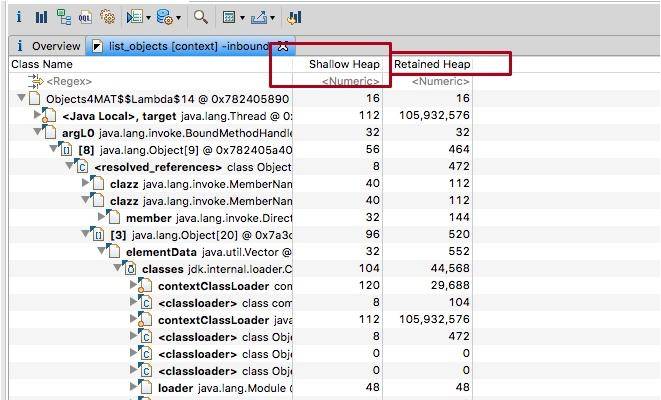

另外一个比较重要的概念就是浅堆(Shallow Heap)和深堆(Retained Heap),在 MAT 上经常看到这两个数值。

浅堆代表了对象本身的内存占用,包括对象自身的内存占用,以及"为了引用"其他对象所占用的内存。
深堆是一个统计结果,会循环计算引用的具体对象所占用的内存。但是深堆和"对象大小"有一点不同,深堆指的是一个对象被垃圾回收后能够释放的内存大小,这些被释放的对象集合叫做保留集(Retained Set)。

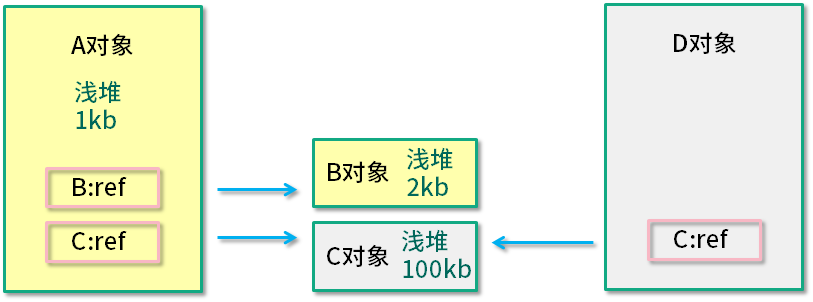

如上图所示,A 对象浅堆大小 1 KB,B 对象 2 KB,C 对象 100 KB。A 对象同时引用了 B 对象和 C 对象,但由于 C 对象也被 D 引用,所以 A 对象的深堆大小为 3 KB(1 KB + 2 KB)。
A 对象大小(1 KB + 2 KB + 100 KB)> A 对象深堆 > A 对象浅堆。
2. 代码示例
import java.util.ArrayList;
import java.util.HashMap;
import java.util.List;
import java.util.Map;
import java.util.stream.IntStream;
public class Objects4MAT {
static class A4MAT {
B4MAT b4MAT = new B4MAT();
}
static class B4MAT {
C4MAT c4MAT = new C4MAT();
}
static class C4MAT {
List<String> list = new ArrayList<>();
}
static class DominatorTreeDemo1 {
DominatorTreeDemo2 dominatorTreeDemo2;
public void setValue(DominatorTreeDemo2 value) {
this.dominatorTreeDemo2 = value;
}
}
static class DominatorTreeDemo2 {
DominatorTreeDemo1 dominatorTreeDemo1;
public void setValue(DominatorTreeDemo1 value) {
this.dominatorTreeDemo1 = value;
}
}
static class Holder {
DominatorTreeDemo1 demo1 = new DominatorTreeDemo1();
DominatorTreeDemo2 demo2 = new DominatorTreeDemo2();
Holder() {
demo1.setValue(demo2);
demo2.setValue(demo1);
}
private boolean aBoolean = false;
private char aChar = '\0';
private short aShort = 1;
private int anInt = 1;
private long aLong = 1L;
private float aFloat = 1.0F;
private double aDouble = 1.0D;
private Double aDouble_2 = 1.0D;
private int[] ints = new int[2];
private String string = "1234";
}
Runnable runnable = () -> {
Map<String, A4MAT> map = new HashMap<>();
IntStream.range(0, 100).forEach(i -> {
byte[] bytes = new byte[1024 * 1024];
String str = new String(bytes).replace('\0', (char) i);
A4MAT a4MAT = new A4MAT();
a4MAT.b4MAT.c4MAT.list.add(str);
map.put(i + "", a4MAT);
});
Holder holder = new Holder();
try {
//sleep forever , retain the memory
Thread.sleep(Integer.MAX_VALUE);
} catch (InterruptedException e) {
e.printStackTrace();
}
};
void startHugeThread() throws Exception {
new Thread(runnable, "huge-thread").start();
}
public static void main(String[] args) throws Exception {
Objects4MAT objects4MAT = new Objects4MAT();
objects4MAT.startHugeThread();
}
}2.1. 代码介绍

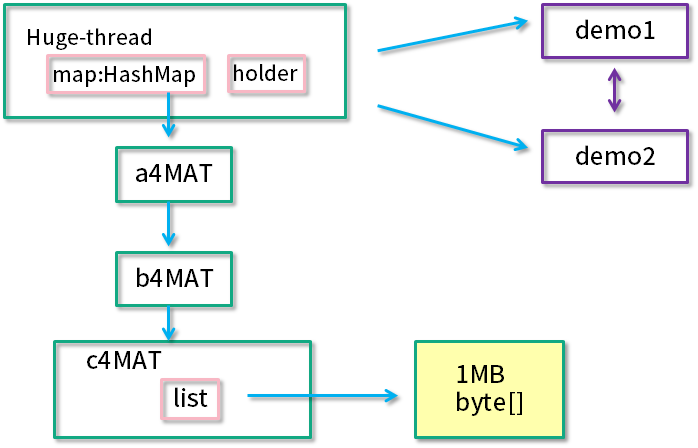

以一段代码示例 Objects4MAT,来具体看一下 MAT 工具的使用。代码创建了一个新的线程 "huge-thread",并建立了一个引用的层级关系,总的内存大约占用 100 MB。同时,demo1 和 demo2 展示了一个循环引用的关系。最后使用 sleep 函数让线程永久阻塞住,此时整个堆处于一个相对"静止"的状态。

如果是在本地启动的示例代码,则可以使用 Accquire 的方式来获取堆快照。

2.2. 内存泄漏检测

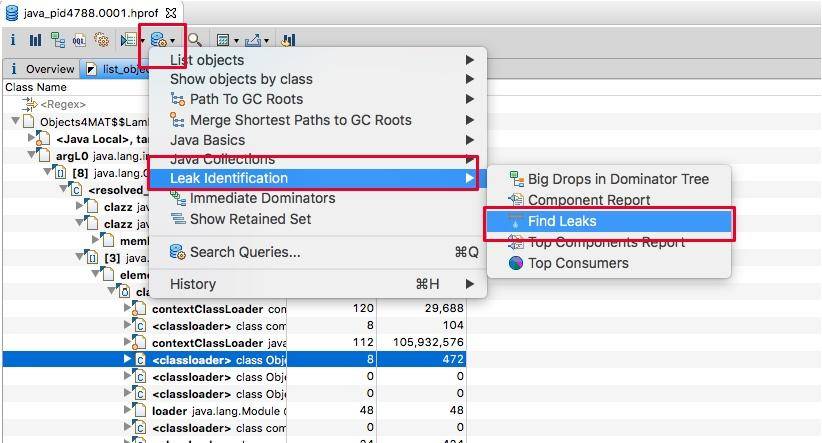

如果问题特别突出,则可以通过 Find Leaks 菜单快速找出问题。


对于特别明显的内存泄漏,在这里能够帮助迅速定位,但通常内存泄漏问题会比较隐蔽,需要更加复杂的分析。
2.3. 支配树视图
支配树视图对数据进行了归类,体现了对象之间的依赖关系。如图,通常会根据"深堆"进行倒序排序,可以很容易地看到占用内存比较高的几个对象,点击前面的箭头即可一层层展开支配关系。
图中显示的是其中的 1 MB 数据,从左侧的 inspector 视图可以看到这 1 MB 的 byte 数组具体内容。

从支配树视图同样能够找到创建的两个循环依赖,但它们并没有显示这个过程。

支配树视图的概念有一点点复杂,只需要了解这个概念即可。

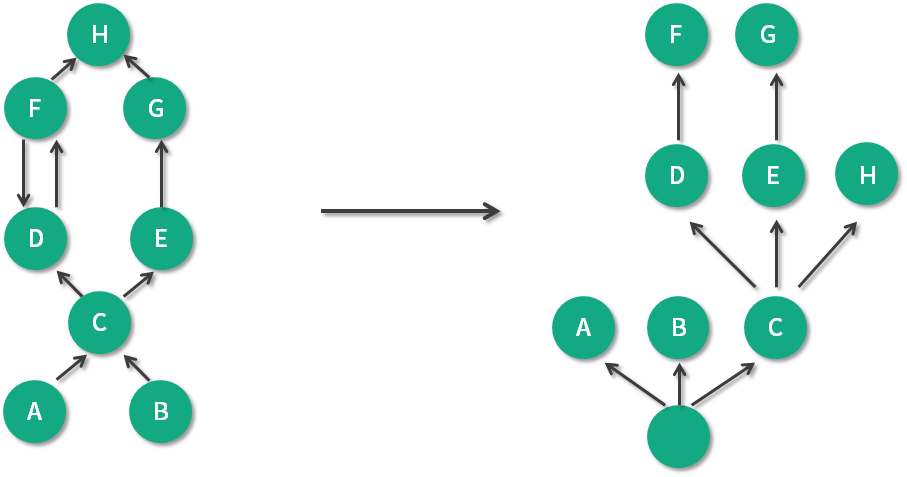

如上图,左边是引用关系,右边是支配树视图。可以看到 A、B、C 被当作是"虚拟"的根,支配关系是可传递的,因为 C 支配 E,E 支配 G,所以 C 也支配 G。
另外,到对象 C 的路径中,可以经过 A,也可以经过 B,因此对象 C 的直接支配者也是根对象。同理,对象 E 是 H 的支配者。
再来看看比较特殊的 D 和 F。对象 F 与对象 D 相互引用,因为到对象 F 的所有路径必然经过对象 D,因此对象 D 是对象 F 的直接支配者。
可以看到支配树视图并不一定总是能看到对象的真实引用关系,但这对分析问题的影响并不是很大。

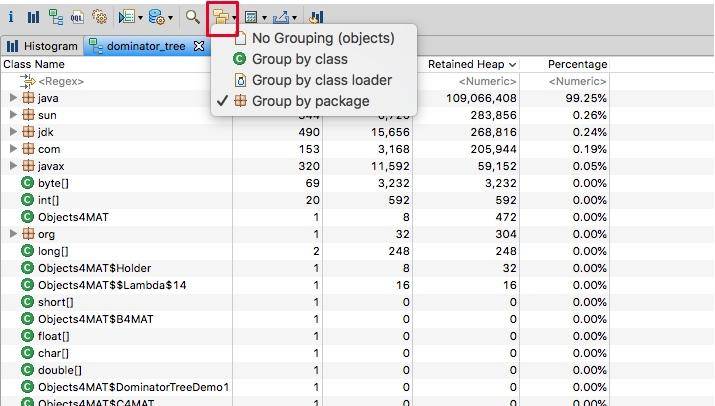

这个视图是非常好用的,甚至可以根据 package 进行归类,对目标类的查找也是非常快捷的。

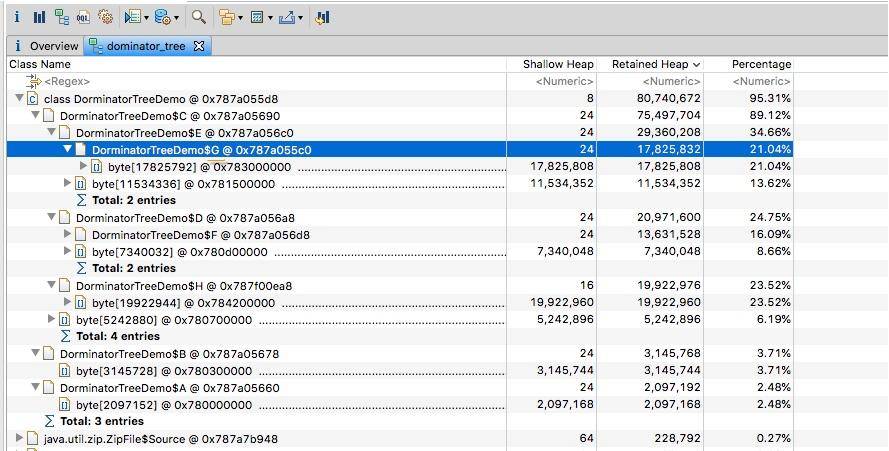

编译下面这段代码可以展开视图,实际观测一下支配树,这和上面介绍的一致。
public class DorminatorTreeDemo {
static class A {
C c;
byte[] data = new byte[1024 * 1024 * 2];
}
static class B {
C c;
byte[] data = new byte[1024 * 1024 * 3];
}
static class C {
D d;
E e;
byte[] data = new byte[1024 * 1024 * 5];
}
static class D {
F f;
byte[] data = new byte[1024 * 1024 * 7];
}
static class E {
G g;
byte[] data = new byte[1024 * 1024 * 11];
}
static class F {
D d;
H h;
byte[] data = new byte[1024 * 1024 * 13];
}
static class G {
H h;
byte[] data = new byte[1024 * 1024 * 17];
}
static class H {
byte[] data = new byte[1024 * 1024 * 19];
}
A makeRef(A a, B b) {
C c = new C();
D d = new D();
E e = new E();
F f = new F();
G g = new G();
H h = new H();
a.c = c;
b.c = c;
c.e = e;
c.d = d;
d.f = f;
e.g = g;
f.d = d;
f.h = h;
g.h = h;
return a;
}
static A a = new A();
static B b = new B();
public static void main(String[] args) throws Exception {
new DorminatorTreeDemo().makeRef(a, b);
Thread.sleep(Integer.MAX_VALUE);
}
}
2.4. 线程视图

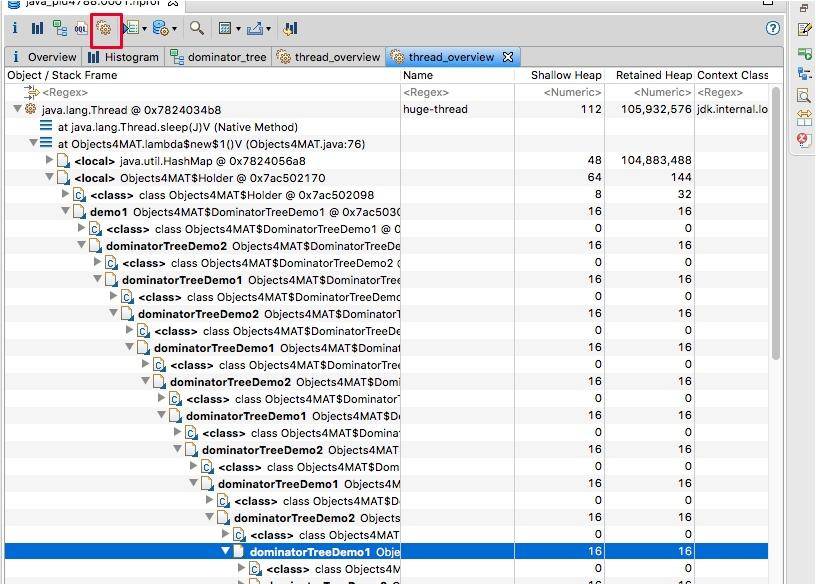

想要看具体的引用关系,可以通过线程视图。在第 5 讲就已经了解了线程其实是可以作为 GC Roots 的。如图展示了线程内对象的引用关系,以及方法调用关系,相对比 jstack 获取的栈 dump,能够更加清晰地看到内存中具体的数据。

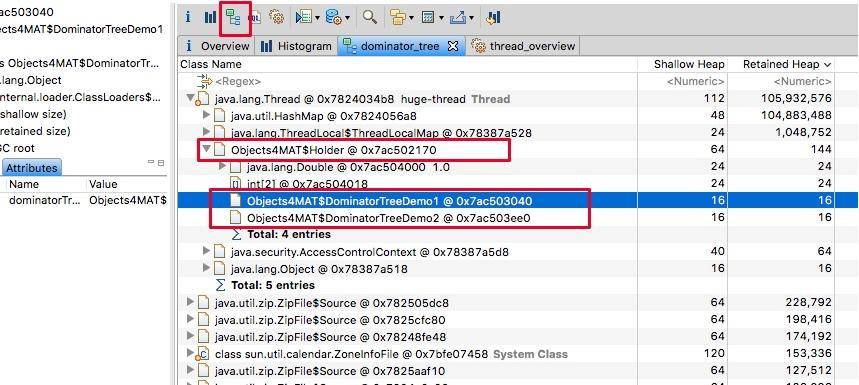

如下图,找到了 huge-thread,依次展开找到 holder 对象,可以看到循环依赖已经陷入了无限循环的状态。这在查看一些 Java 对象的时候经常发生,不要感到奇怪。

2.5. 柱状图视图

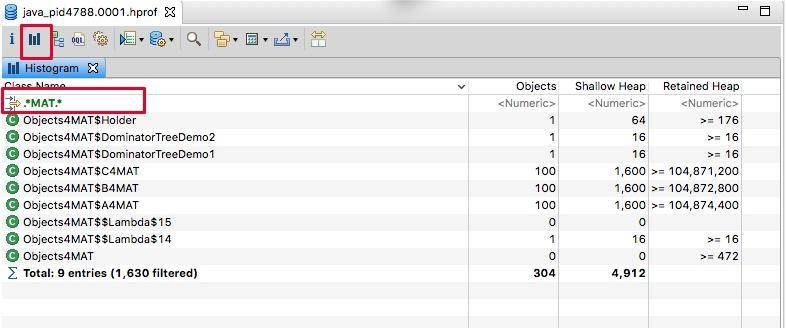

返回头来再看一下柱状图视图,可以看到除了对象的大小还有类的实例个数。结合 MAT 提供的不同显示方式,往往能够直接定位问题。也可以通过正则过滤一些信息,在这里输入 MAT,过滤猜测的、可能出现问题的类,可以看到创建的这些自定义对象不多不少正好一百个。

右键点击类然后选择 incoming,这会列出所有的引用关系。

再次选择某个引用关系,然后选择菜单"Path To GC Roots",即可显示到 GC Roots 的全路径。通常在排查内存泄漏的时候会选择排除虚弱软等引用。

使用这种方式即可在引用之间进行跳转,方便地找到所需要的信息。

再介绍一个比较高级的功能。
对于堆的快照,其实是一个"瞬时态",有时候仅仅分析这个瞬时状态并不一定能确定问题,这就需要对两个或者多个快照进行对比来确定一个增长趋势。

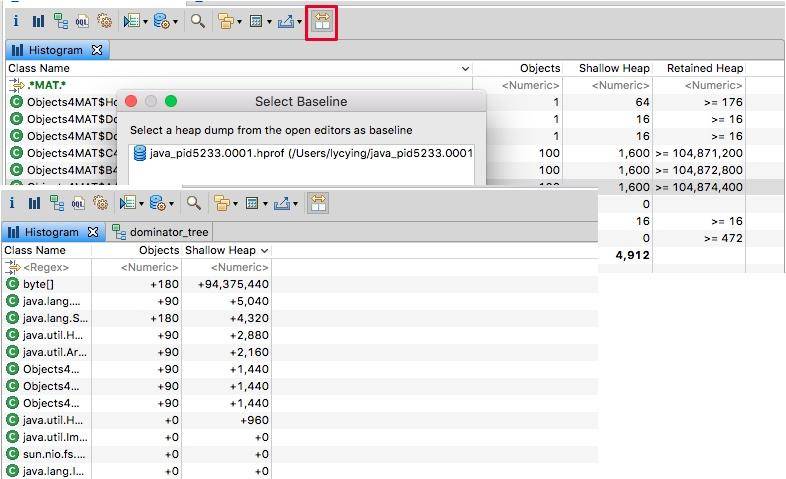

可以将代码中的 100 改成 10 或其他数字,再次 dump 一份快照进行比较。如图,通过分析某类对象的增长即可辅助问题定位。
3. 高级功能—OQL
MAT 支持一种类似于 SQL 的查询语言 OQL(Object Query Language),这个查询语言 VisualVM 工具也支持。

以下是几个例子,可以实际实践一下。

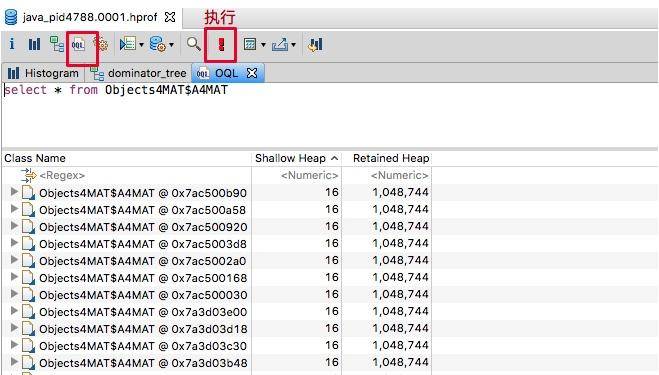

查询 A4MAT 对象:
SELECT * FROM Objects4MAT$A4MAT正则查询 MAT 结尾的对象:
SELECT * FROM ".*MAT"查询 String 类的 char 数组:
SELECT OBJECTS s.value FROM java.lang.String s
SELECT OBJECTS mat.b4MAT FROM Objects4MAT$A4MAT mat根据内存地址查找对象:
select * from 0x55a034c8使用 INSTANCEOF 关键字查找所有子类:
SELECT * FROM INSTANCEOF java.util.AbstractCollection查询长度大于 1000 的 byte 数组:
SELECT * FROM byte[] s WHERE s.@length>1000查询包含 java 字样的所有字符串:
SELECT * FROM java.lang.String s WHERE toString(s) LIKE ".*java.*"查找所有深堆大小大于 1 万的对象:

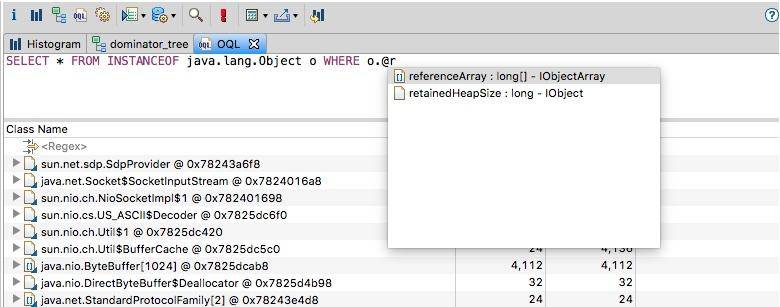

SELECT * FROM INSTANCEOF java.lang.Object o WHERE o.@retainedHeapSize>10000如果忘记这些属性的名称的话,MAT 是可以自动补全的。

OQL 有比较多的语法和用法,若想深入了解可参考这里。
一般,使用上面这些简单的查询语句就够用了。
OQL 还有一个好处,就是可以分享。如果和同事同时在分析一个大堆,不用告诉他先点哪一步、再点哪一步,共享给他一个 OQL 语句就可以了。

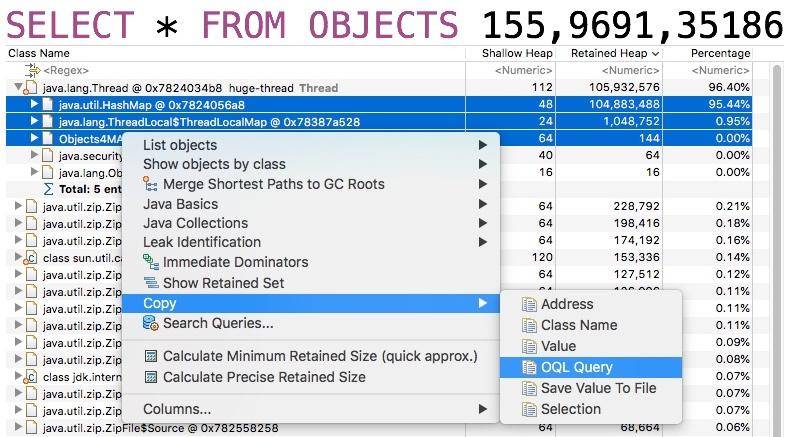

如下图,MAT 提供了复制 OQL 的功能,但是用在其他快照上不会起作用,因为它复制的是如下的内容。

堆外内存排查
1. 现象
有一个服务非常奇怪,在某个版本之后占用的内存开始增长,直到虚拟机分配的内存上限,但是并不会 OOM。如果开启了 SWAP,会发现这个应用也会毫不犹豫地将它吞掉,有多少吞多少。
说它的内存增长,是通过 top 命令去观察的,看它的 RES 列的数值;反之,如果使用 jmap 命令去看内存占用,得到的只是堆的大小,只能看到一小块可怜的空间。

使用 ps 也能看到相同的效果。观测到除了虚拟内存比较高达到了 17GB 以外,实际使用的内存 RSS 也夸张地达到了 7 GB,远远超过了 -Xmx 的设定。
[root]$ ps -p 75 -o rss,vsz
RSS VSZ 7152568 17485844使用 jps 查看启动参数,发现分配了大约 3GB 的堆内存。实际内存使用超出了最大内存设定的一倍还多,这明显是不正常的,肯定是使用了堆外内存。
2. 模拟程序
为了能够使用这些工具实际观测这个内存泄漏的过程,这里准备了一份小程序。程序将会持续地使用 Java 的 Zip 函数进行压缩和解压,这种操作在一些对传输性能较高的场景经常会用到。
程序将会申请 1kb 的随机字符串,然后持续解压。为了避免让操作系统陷入假死状态,每次都会判断操作系统内存使用率,在达到 60% 的时候将挂起程序;通过访问 8888 端口,将会把内存阈值提高到 85%。将分析这两个处于相对静态的虚拟快照。
import com.sun.management.OperatingSystemMXBean;
import com.sun.net.httpserver.HttpContext;
import com.sun.net.httpserver.HttpServer;
import java.io.*;
import java.lang.management.ManagementFactory;
import java.net.InetSocketAddress;
import java.util.Random;
import java.util.concurrent.ThreadLocalRandom;
import java.util.zip.GZIPInputStream;
import java.util.zip.GZIPOutputStream;
/**
* @author xjjdog
*/
public class LeakExample {
/**
* 构造随机的字符串
*/
public static String randomString(int strLength) {
Random rnd = ThreadLocalRandom.current();
StringBuilder ret = new StringBuilder();
for (int i = 0; i < strLength; i++) {
boolean isChar = (rnd.nextInt(2) % 2 == 0);
if (isChar) {
int choice = rnd.nextInt(2) % 2 == 0 ? 65 : 97;
ret.append((char) (choice + rnd.nextInt(26)));
} else {
ret.append(rnd.nextInt(10));
}
}
return ret.toString();
}
public static int copy(InputStream input, OutputStream output) throws IOException {
long count = copyLarge(input, output);
return count > 2147483647L ? -1 : (int) count;
}
public static long copyLarge(InputStream input, OutputStream output) throws IOException {
byte[] buffer = new byte[4096];
long count = 0L;
int n;
for (; -1 != (n = input.read(buffer)); count += (long) n) {
output.write(buffer, 0, n);
}
return count;
}
public static String decompress(byte[] input) throws Exception {
ByteArrayOutputStream out = new ByteArrayOutputStream();
copy(new GZIPInputStream(new ByteArrayInputStream(input)), out);
return new String(out.toByteArray());
}
public static byte[] compress(String str) throws Exception {
ByteArrayOutputStream bos = new ByteArrayOutputStream();
GZIPOutputStream gzip = new GZIPOutputStream(bos);
try {
gzip.write(str.getBytes());
gzip.finish();
byte[] b = bos.toByteArray();
return b;
}finally {
try { gzip.close(); }catch (Exception ex ){}
try { bos.close(); }catch (Exception ex ){}
}
}
private static OperatingSystemMXBean osmxb = (OperatingSystemMXBean) ManagementFactory.getOperatingSystemMXBean();
public static int memoryLoad() {
double totalvirtualMemory = osmxb.getTotalPhysicalMemorySize();
double freePhysicalMemorySize = osmxb.getFreePhysicalMemorySize();
double value = freePhysicalMemorySize / totalvirtualMemory;
int percentMemoryLoad = (int) ((1 - value) * 100);
return percentMemoryLoad;
}
private static volatile int RADIO = 60;
public static void main(String[] args) throws Exception {
HttpServer server = HttpServer.create(new InetSocketAddress(8888), 0);
HttpContext context = server.createContext("/");
context.setHandler(exchange -> {
try {
RADIO = 85;
String response = "OK!";
exchange.sendResponseHeaders(200, response.getBytes().length);
OutputStream os = exchange.getResponseBody();
os.write(response.getBytes());
os.close();
} catch (Exception ex) {
}
});
server.start();
//1kb
int BLOCK_SIZE = 1024;
String str = randomString(BLOCK_SIZE / Byte.SIZE);
byte[] bytes = compress(str);
for (; ; ) {
int percent = memoryLoad();
if (percent > RADIO) {
Thread.sleep(1000);
} else {
decompress(bytes);
Thread.sleep(1);
}程序将使用下面的命令行进行启动。为了简化问题,这里省略了一些无关的配置。
java -Xmx1G -Xmn1G -XX:+AlwaysPreTouch -XX:MaxMetaspaceSize=10M -XX:MaxDirectMemorySize=10M -XX:NativeMemoryTracking=detail LeakExample3. NMT
首先介绍一下上面的几个 JVM 参数,分别使用 Xmx、MaxMetaspaceSize、MaxDirectMemorySize 这三个参数限制了堆、元空间、直接内存的大小。
然后使用 AlwaysPreTouch 参数。其实通过参数指定了 JVM 大小,只有在 JVM 真正使用的时候才会分配给它。这个参数在 JVM 启动的时候就把它的所有内存在操作系统分配了。在堆比较大的时候会加大启动时间,但在这个场景中为了减少内存动态分配的影响,把这个值设置为 True。
接下来的 NativeMemoryTracking 是用来追踪 Native 内存的使用情况的。通过在启动参数上加入 -XX:NativeMemoryTracking=detail 就可以启用。使用 jcmd 命令就可查看内存分配。
jcmd $pid VM.native_memory summary在一台 4GB 的虚拟机上使用上面的命令。启动程序之后发现进程使用的内存迅速升到 2.4GB。
## 堆外内存排查
2154:
Native Memory Tracking:
Total: reserved=2370381KB, committed=1071413KB
- Java Heap (reserved=1048576KB, committed=1048576KB)
(mmap: reserved=1048576KB, committed=1048576KB)
- Class (reserved=1056899KB, committed=4995KB)
(classes #432)
(malloc=131KB #328)
(mmap: reserved=1056768KB, committed=4864KB)
- Thread (reserved=10305KB, committed=10305KB)
(thread #11)
(stack: reserved=10260KB, committed=10260KB)
(malloc=34KB #52)
(arena=12KB #18)
- Code (reserved=249744KB, committed=2680KB)
(malloc=144KB #502)
(mmap: reserved=249600KB, committed=2536KB)
- GC (reserved=2063KB, committed=2063KB)
(malloc=7KB #80)
(mmap: reserved=2056KB, committed=2056KB)
- Compiler (reserved=138KB, committed=138KB)
(malloc=8KB #38)
(arena=131KB #5)
- Internal (reserved=789KB, committed=789KB)
(malloc=757KB #1272)
(mmap: reserved=32KB, committed=32KB)
- Symbol (reserved=1535KB, committed=1535KB)
(malloc=983KB #114)
(arena=552KB #1)
- Native Memory Tracking (reserved=159KB, committed=159KB)
(malloc=99KB #1399)
(tracking overhead=60KB)
- Arena Chunk (reserved=174KB, committed=174KB)

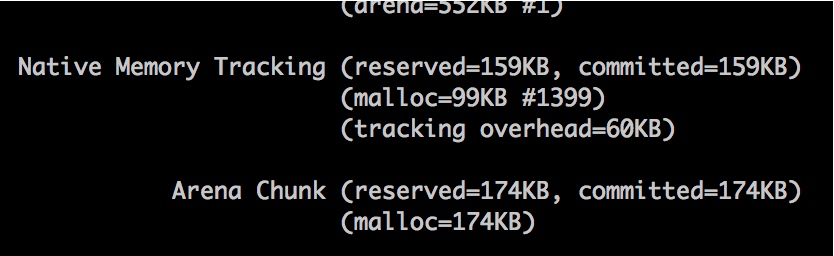

(mall可惜的是,这个名字让人振奋的工具并不能如它描述的一样,看到这种泄漏的场景。下图这点小小的空间是不能和 2GB 的内存占用相比的。

NMT 能看到堆内内存、Code 区域或者使用 unsafe.allocateMemory 和 DirectByteBuffer 申请的堆外内存,虽然是个好工具但问题并不能解决。
使用 jmap 工具 dump 一份堆快照,然后使用 MAT 分析依然不能找到这部分内存。
4. pmap
像是 EhCache 这种缓存框架提供了多种策略,可以设定将数据存储在非堆上,要排查的就是这些影响因素。如果能够在代码里看到这种可能性最大的代码块是最好的。
为了进一步分析问题,使用 pmap 命令查看进程的内存分配,通过 RSS 升序排列。结果发现除了地址 00000000c0000000 上分配的 1GB 堆以外(也就是堆内存),还有数量非常多的 64M 一块的内存段,还有巨量小的物理内存块映射到不同的虚拟内存段上。但到现在为止不知道里面的内容是什么,是通过什么产生的。
## pmap -x 2154 | sort -n -k3
Address Kbytes RSS Dirty Mode Mapping
---------------- ------- ------- -------
0000000100080000 1048064 0 0 ----- [ anon ]
00007f2d4fff1000 60 0 0 ----- [ anon ]
00007f2d537fb000 8212 0 0 ----- [ anon ]
00007f2d57ff1000 60 0 0 ----- [ anon ]
.....省略N行
00007f2e3c000000 65524 22064 22064 rw--- [ anon ]
00007f2e00000000 65476 22068 22068 rw--- [ anon ]
00007f2e18000000 65476 22072 22072 rw--- [ anon ]
00007f2e30000000 65476 22076 22076 rw--- [ anon ]
00007f2dc0000000 65520 22080 22080 rw--- [ anon ]
00007f2dd8000000 65520 22080 22080 rw--- [ anon ]
00007f2da8000000 65524 22088 22088 rw--- [ anon ]
00007f2e8c000000 65528 22088 22088 rw--- [ anon ]
00007f2e64000000 65520 22092 22092 rw--- [ anon ]
00007f2e4c000000 65520 22096 22096 rw--- [ anon ]
00007f2e7c000000 65520 22096 22096 rw--- [ anon ]
00007f2ecc000000 65520 22980 22980 rw--- [ anon ]
00007f2d84000000 65476 23368 23368 rw--- [ anon ]
00007f2d9c000000 131060 43932 43932 rw--- [ anon ]
00007f2d50000000 57324 56000 56000 rw--- [ anon ]
00007f2d4c000000 65476 64160 64160 rw--- [ anon ]
00007f2d5c000000 65476 64164 64164 rw--- [ anon ]
00007f2d64000000 65476 64164 64164 rw--- [ anon ]
00007f2d54000000 65476 64168 64168 rw--- [ anon ]
00007f2d7c000000 65476 64168 64168 rw--- [ anon ]
00007f2d60000000 65520 64172 64172 rw--- [ anon ]
00007f2d6c000000 65476 64172 64172 rw--- [ anon ]
00007f2d74000000 65476 64172 64172 rw--- [ anon ]
00007f2d78000000 65520 64176 64176 rw--- [ anon ]
00007f2d68000000 65520 64180 64180 rw--- [ anon ]
00007f2d80000000 65520 64184 64184 rw--- [ anon ]
00007f2d58000000 65520 64188 64188 rw--- [ anon ]
00007f2d70000000 65520 64192 64192 rw--- [ anon ]
00000000c0000000 1049088 1049088 1049088 rw--- [ anon ]
total kB 8492740 3511008 3498584通过搜索找到以下资料:Linux glibc >= 2.10 (RHEL 6) malloc may show excessive virtual memory usage。
文章指出造成应用程序大量申请 64M 大内存块的原因是由 Glibc 的一个版本升级引起的,通过 export MALLOC_ARENA_MAX=4 可以解决 VSZ 占用过高的问题。虽然这也是一个问题,但却不是想要的,因为增长的是物理内存而不是虚拟内存,程序在这一方面表现是正常的。
5. gdb
非常好奇 64M 或者其他小内存块中是什么内容,接下来可以通过 gdb 工具将其 dump 出来。
读取 /proc 目录下的 maps 文件能精准地知晓目前进程的内存分布。以下脚本通过传入进程 id,能够将所关联的内存全部 dump 到文件中。注意,这个命令会影响服务,要慎用。
pid=$1;grep rw-p /proc/$pid/maps | sed -n 's/^\([0-9a-f]*\)-\([0-9a-f]*\) .*$/\1 \2/p' | while read start stop; do gdb --batch --pid $pid -ex "dump memory $1-$start-$stop.dump 0x$start 0x$stop"; done这个命令十分霸道,甚至把加载到内存中的 class 文件、堆文件一块给 dump 下来。这是机器的原始内存,大多数文件打不开。

更多时候只需要 dump 一部分内存就可以。再次提醒操作会影响服务,注意 dump 的内存块大小,线上一定要慎用。
复制 pmap 的一块 64M 内存,比如 00007f2d70000000,然后去掉前面的 0,使用下面代码得到内存块的开始和结束地址。
cat /proc/2154/maps | grep 7f2d70000000
7f2d6fff1000-7f2d70000000 ---p 00000000 00:00 0 7f2d70000000-7f2d73ffc000 rw-p 00000000 00:00 0接下来就 dump 这 64MB 的内存。
gdb --batch --pid 2154 -ex "dump memory a.dump 0x7f2d70000000 0x7f2d73ffc000"使用 du 命令查看具体的内存块大小,不多不少正好 64M。
## du -h a.dump
64M a.dump是时候查看里面的内容了,使用 strings 命令可以看到内存块里一些可以打印的内容。
## strings -10 a.dump
0R4f1Qej1ty5GT8V1R8no6T44564wz499E6Y582q2R9h8CC175GJ3yeJ1Q3P5Vt757Mcf6378kM36hxZ5U8uhg2A26T5l7f68719WQK6vZ2BOdH9lH5C7838qf1
...等等?这些内容不应该在堆里面么?为何还会使用额外的内存进行分配?那么还有什么地方在分配堆外内存呢?
这种情况只可能是 native 程序对堆外内存的操作。
6. perf
下面介绍一个神器 perf,除了能够进行一些性能分析,它还能帮助找到相应的 native 调用。这么突出的堆外内存使用问题,肯定能找到相应的调用函数。
使用 perf record -g -p 2154 开启监控栈函数调用,然后访问服务器的 8888 端口,这将会把内存使用的阈值增加到 85%,程序会逐渐把这部分内存占满,可以手工观察这个过程。perf 运行一段时间后 Ctrl+C 结束,会生成一个文件 perf.data。
执行 perf report -i perf.data 查看报告。

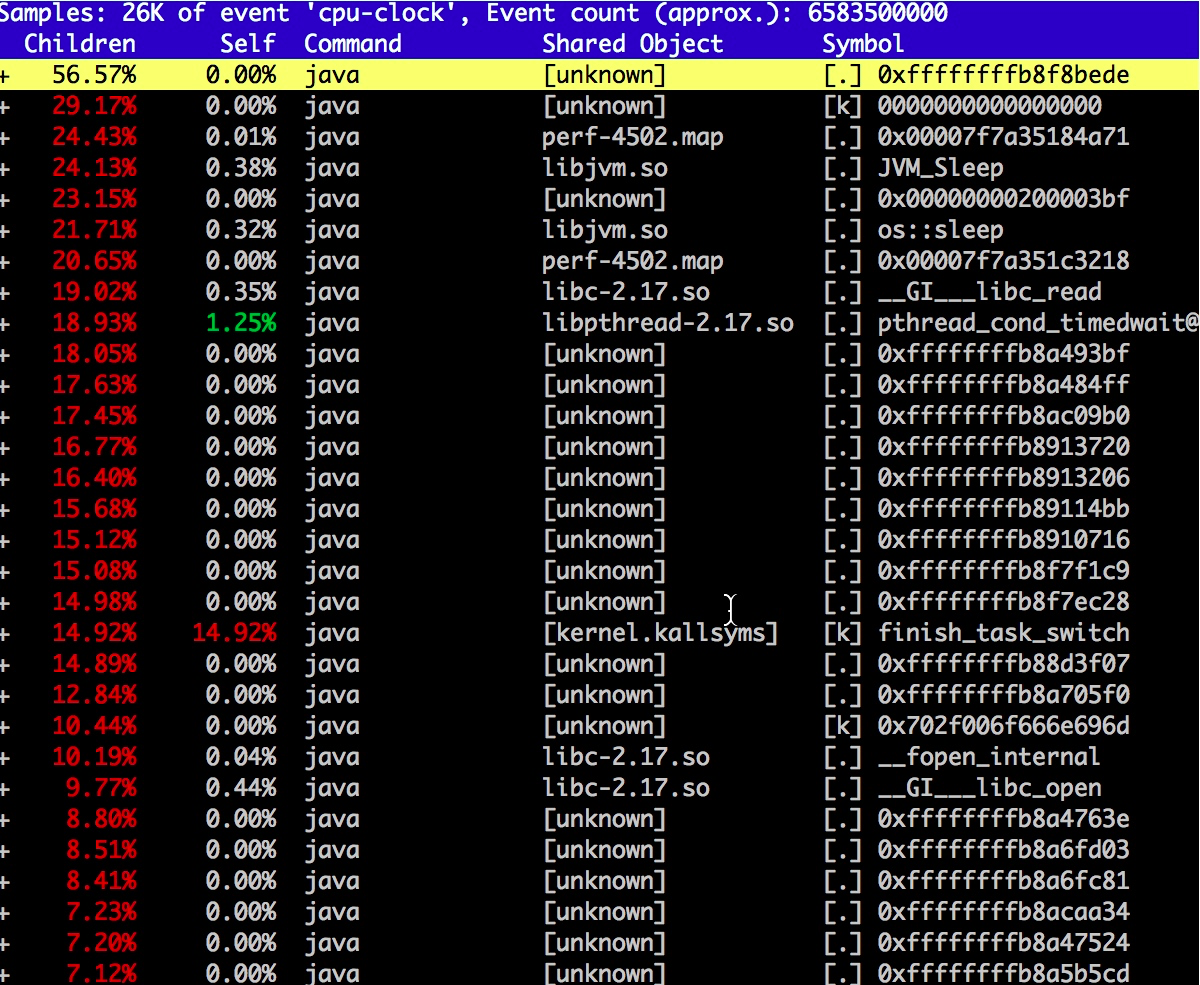

如图,一般第三方 JNI 程序,或者 JDK 内的模块,都会调用相应的本地函数,在 Linux 上这些函数库的后缀都是 so。

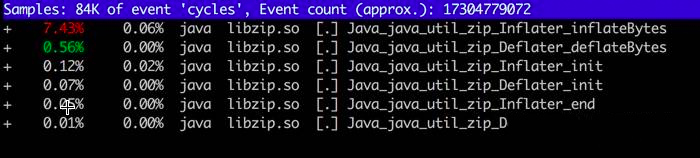

依次浏览用的可疑资源,发现了"libzip.so",还发现了不少相关的调用。搜索 zip(输入 / 进入搜索模式),结果如下:

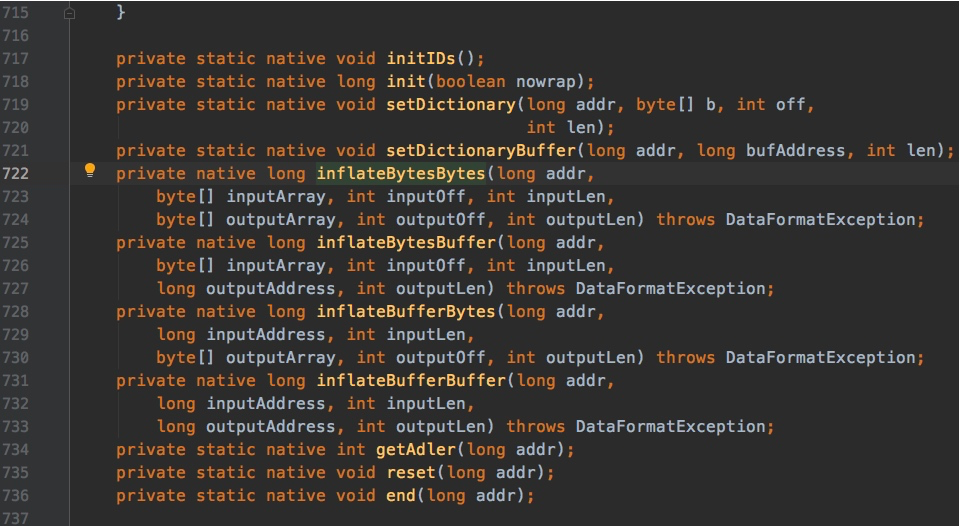

查看 JDK 代码,发现 bzip 大量使用了 native 方法。也就是说,有大量内存的申请和销毁是在堆外发生的。

进程调用了 Java_java_util_zip_Inflater_inflatBytes() 申请了内存,却没有调用 Deflater 释放内存。与 pmap 内存地址相比对,确实是 zip 在搞鬼。
7. gperftools
google 还有一个类似的、非常好用的工具叫做 gperftools,主要用到它的 Heap Profiler,功能更加强大。
它的启动方式有点特别,安装成功之后只需要输出两个环境变量即可。
mkdir -p /opt/test
export LD_PRELOAD=/usr/lib64/libtcmalloc.so

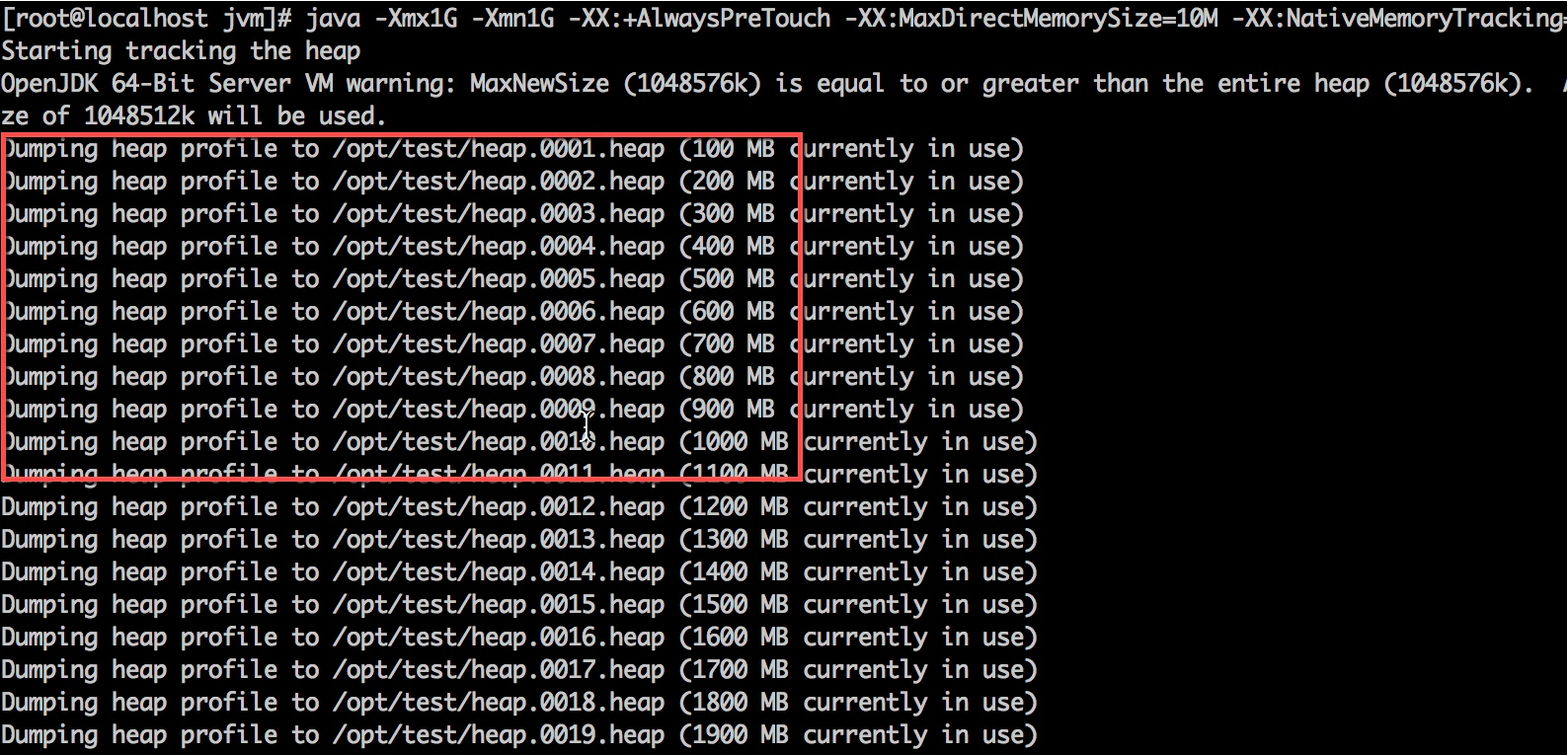

export HEAPPROFILE=/opt/test/heap在同一个终端再次启动应用程序,可以看到内存申请动作都被记录到了 opt 目录下的 test 目录。

接下来就可以使用 pprof 命令分析这些文件。
cd /opt/test
pprof -text *heap | head -n 200使用这个工具能够一眼追踪到申请内存最多的函数。Java_java_util_zip_Inflater_init 这个函数立马就被发现了。
Total: 25205.3 MB
20559.2 81.6% 81.6% 20559.2 81.6% inflateBackEnd
4487.3 17.8% 99.4% 4487.3 17.8% inflateInit2_
75.7 0.3% 99.7% 75.7 0.3% os::malloc@8bbaa0
70.3 0.3% 99.9% 4557.6 18.1% Java_java_util_zip_Inflater_init
7.1 0.0% 100.0% 7.1 0.0% readCEN
3.9 0.0% 100.0% 3.9 0.0% init
1.1 0.0% 100.0% 1.1 0.0% os::malloc@8bb8d0
0.2 0.0% 100.0% 0.2 0.0% _dl_new_object
0.1 0.0% 100.0% 0.1 0.0% __GI__dl_allocate_tls
0.1 0.0% 100.0% 0.1 0.0% _nl_intern_locale_data
0.0 0.0% 100.0% 0.0 0.0% _dl_check_map_versions
0.0 0.0% 100.0% 0.0 0.0% __GI___strdup
0.0 0.0% 100.0% 0.1 0.0% _dl_map_object_deps
0.0 0.0% 100.0% 0.0 0.0% nss_parse_service_list
0.0 0.0% 100.0% 0.0 0.0% __new_exitfn
0.0 0.0% 100.0% 0.0 0.0% getpwuid
0.0 0.0% 100.0% 0.0 0.0% expand_dynamic_string_token8. 解决
这就是模拟内存泄漏的整个过程,到此问题就解决了。
GZIPInputStream 使用 Inflater 申请堆外内存、Deflater 释放内存,调用 close() 方法来主动释放。如果忘记关闭,Inflater 对象的生命会延续到下一次 GC,有一点类似堆内的弱引用。在此过程中堆外内存会一直增长。
把 decompress 函数改成如下代码,重新编译代码后观察,问题解决。
public static String decompress(byte[] input) throws Exception {
ByteArrayOutputStream out = new ByteArrayOutputStream();
GZIPInputStream gzip = new GZIPInputStream(new ByteArrayInputStream(input));
try {
copy(gzip, out);
return new String(out.toByteArray());
}finally {
try{ gzip.close(); }catch (Exception ex){}
try{ out.close(); }catch (Exception ex){}
}
}版本差异(旧版 → Java 21)
| 特性 | 旧版(Java 8/11) | Java 21 |
|---|---|---|
| 逃逸分析/标量替换 | JDK 8+ 默认开启 | 不变(JEP 前) |
| 字符串去重 | G1 默认 | 不变 |
| 堆转储 | jmap -dump | 不变;jcmd GC.heap_dump 更推荐 |
| 元空间 OOM | 默认无上限 | 不变;需显式 MaxMetaspaceSize |
| 虚拟线程内存 | 无 | 虚拟线程栈不受 -Xss 限制,需监控数量 |
虚拟线程 OOM 注意点:每个虚拟线程默认有少量内存开销,若无限创建且不关闭,会导致内存耗尽(类似线程池 OOM)。务必使用 try-with-resources 或限流。
